ここでは５０５のクロックアップとＨＤＤの載せ変えを行っています。

ＶＡＩＯ５０５の分解方法

1. バッテリーを外す。
2. 本体裏の６本のネジを外す。

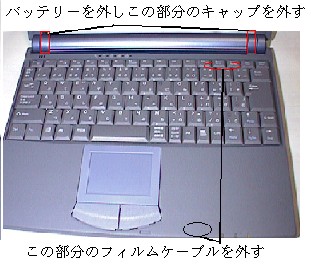

3. 液晶ディスプレーを１８０度開いた状態にするとキーボード部分が浮いてくるのでメインボードとキーボードを繋いでいるフィルムケーブルを慎重に外す。　位置は下図参照。　キーボードを外すとメインボードが拝めます。

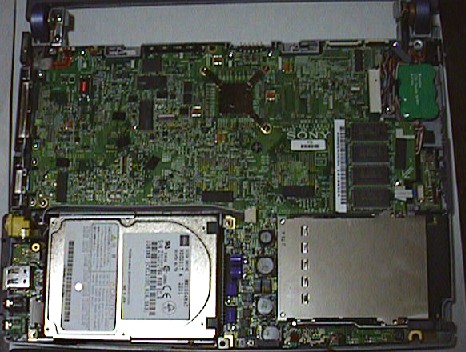

上の５０５のマザーボードをクリックしてみてください。

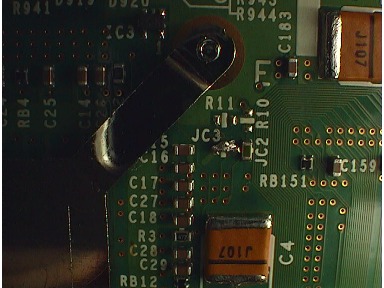

　上図中央のジャンパーＪＣ３に０オームのチップ抵抗をハンダ付けするとクロックが１３３ＭＨｚ
から１６６ＭＨｚになります。　０オームのチップ抵抗の代わりにリード線でもかまいません。

　ＨＤＤは標準で１ＧＢの物しか付いていないので直ぐに容量不足になります。
そこで、ＨＤＤをＩＢＭの９．５ｍｍ厚３．２ＧＢの物に付け替えてみました。

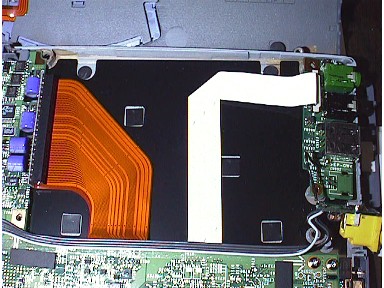

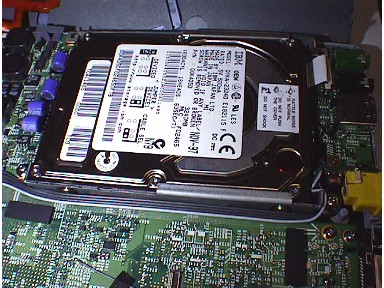

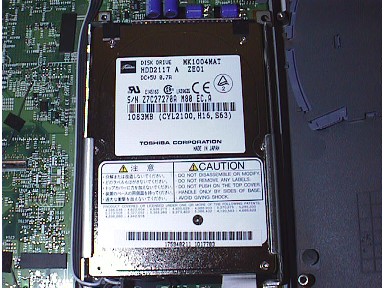

　図は上から元から付いている東芝製１ＧＢＨＤＤ、ＨＤＤを外した状態、ＩＢＭ
のＨＤＤを付けたものです。　最初ＨＤＤを固定している金属フレームを外し、
ＨＤＤへつながっているコネクター付きフィルムケーブルを慎重に外し、ＨＤＤ
から金属フレームを外して取り付ける方のＨＤＤに金属フレームを取り付けて
フィルムケーブルを接続しメインボードに固定すれば終了です。
　９．５ｍｍ厚のＨＤＤを取り付けるとタッチパッドが浮いて液晶に当たり傷が
つくのでキーボード部分に付いている黒いゴムは取り外します。　また必要に
応じてＨＤＤ下の黒いゴムも外します。

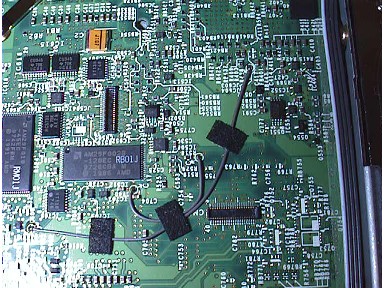

　メインボードを見るとＣＰＵの左側に何もつながっていないコネクターがあります。
これの使用目的は不明です。　もしかして２次キャッシュ増設用か？
