シャックの様子
ＳＳＴＶでのＣＱ画面シャックの様子
ハムを始めて３０年になります。昔から手作りの無線機で楽しんできました。現在では、メーカ製を使っていますが、ＴＮＣやＳＳＴＶのスキャンコンバータなどの外部機器や、簡単なトランシーバや小物は、できる限り自作しております。ここでは、今までに自作したものや製作中のものを徐々に紹介していきたいと思います。
下側：１４４ＭＨｚトランスバータ
ＨＦのメインシステムから１４４ＭＨｚ帯にオンエアするために製作したソリッドステート（今は死語となってしまっている）のトランスバータです。ファイナルにＲＦパワーモジュールを用いています。パワーは２５Ｗ出ます。
回路図(工事中）
上：ＴＳ−９４
下：ＮＳ−８８
ＳＳＴＶハンドブックでおなじみのＪＨ３ＶＳＲ山田ＯＭが設計されたＲＯＢＯＴＴＯ社のスキャンコンバータ互換機を、富山のＳＳＴＶ愛好家によって基板化されたものを使わせていただきました。できるだけ小さなケースに入れました。ＳＳＴＶのＱＳＯにメインに使っています。
ＳＳＴＶ関連のスキャンコンバータがシャックには上節で紹介した他にメーカ製のもの（ＴＡＳＣＯ電機製
ＴＳＣ１００）やパソコンソフトによるスキャンコンバータを含め何台かあります。これらの機器と、ＨＦ帯、ＶＨＦ帯、ＵＨＦ帯等の無線機と任意接続を可能にする切替えボックスです。この切替え機には、ＤＳＰ式のノイズリデューサ（西村ＯＭが頒布された基板を使っています）を内蔵しています。
回路図(工事中）

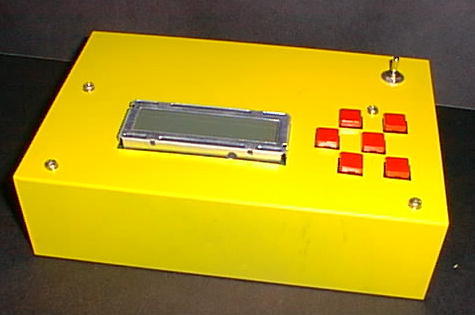

タイトラ操作側

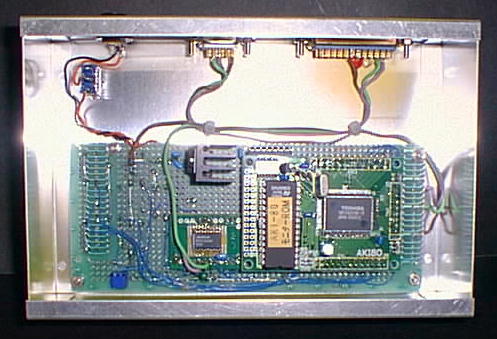

裏側
ＴＳＣ１００と接続して野外でも簡単にコールサインやコンテストナンバーを入力できるようにするものです。秋月電子のＡＫＩ−８０とＬＣＤディスプレーを利用しています。目下、ハード部分はできたのですがソフトが未完です。

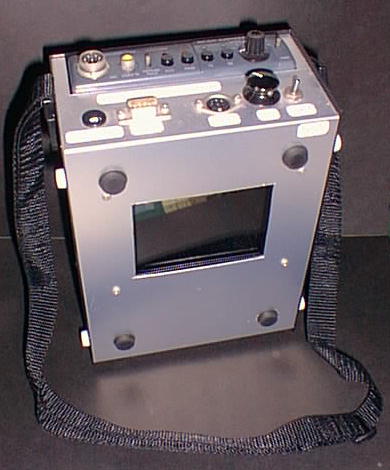

タイトラとペアで使用するモーバイルＳＳＴＶスキャンコンバータ＋４インチパチンコ液晶ディスプレイ

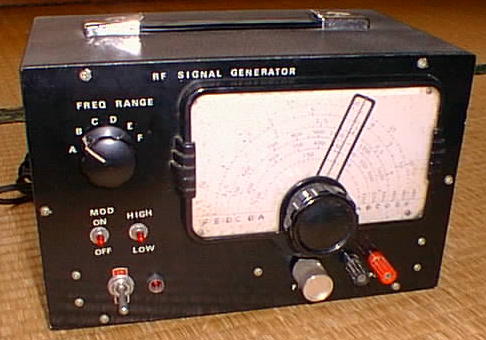

２５０ＫＨｚから３０ＭＨｚまでのＲＦオシレータです。受信機の調整に、今でも現役で使用しています。６ＡＵ６単管動作です。コイルはスターのコイルパックを使っています。
ダイヤルも、今では手に入らなくなった、ガラスパネル式のバーニアダイヤルです。
真空管式ＲＦオシレータ
回路図(工事中）

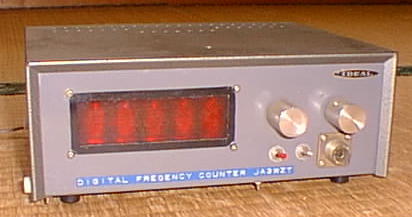

ＴＴＬで構成したデジタル周波数カウンタです。表示部はニキシー管を使用しています。７セグメントのＬＥＤが一般的な現在、ニキシー管の表示は真空管のように何か温かさのようなものを感じます。
ニキシー管式周波数カウンタ
回路図(工事中）

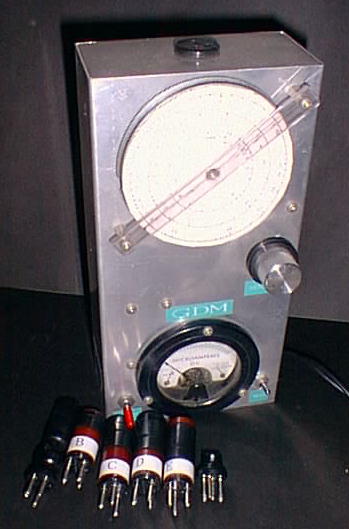

グリッドディップメータ
６ＡＫ５単球式のＧＤＭです。今でも、アンテナのエレメント調整やＬＣ回路の固有周波数を探るのに使っています。
回路図(工事中）

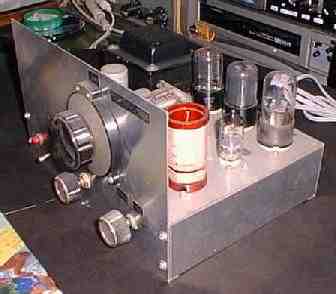

プラグインコイルの差し替えで、５３５ＫＨｚ〜１５０ＭＨｚまで受信できます。３０ＭＨｚまでは、０−Ｖ−２（再生式）、３０ＭＨｚ以上は、スーパリゼ（超再生式）です。
すべてＧＴ管で統一したかったのですが、ＶＨＦ帯で使えるＧＴ管の持ち合わせがなかったので、やむなくＭＴ管との混合になってしまいました。
今後、紹介したいものを少しずつ加えていきたいと思います。
