用意するもの

吹出口

右の写真の部品、全部で１万円強で揃えられました。


工具は、特に特殊な物は必要ありませんが、吹出口の丸穴(60φ)を開けるために、ホールソー(右写真)が必要です。
値段は、1000円以下で入手できます。
あとは、電動ドリル、ドライバー等が必要です。

写真左側が 数種類のサイズの替刃、右側が任意の刃をセットした状態のホールソーです。





まず、ヒータ部周辺の変更すべき配管を引きなおします。

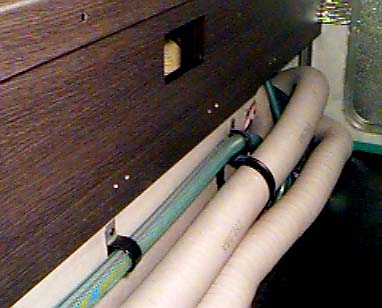

次に、新設する配管を敷設します。下側の配管が新設した管です。
(リアベット下、パイプシャフト部)








新規に取付ける吹出口の穴開け加工を電動ドリルとホールソーを用いて行ないます。








穴開け加工が完了後、吹出口を取付け、配管を接続したら完成です。
完成まで、約3時間。
