４．ファミリーコンピュータ基板上部品の取り外し方法 前期型

■HVC-CPU-01〜07までの基板が該当します。

前期型PPU周辺の取り外し

手順Ａ

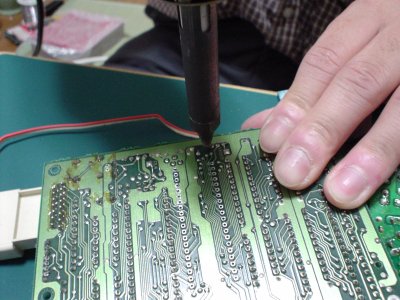

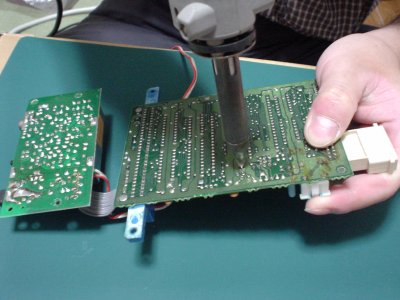

はんだ吸い取り機を使用してメイン基板からＰＰＵを取り外します。
メイン基板にはんだが十分に着いていないと熱伝導不足となり、
スルーホールから上手にはんだを吸い取ることができません。

手順Ｂ

手順Ａと同様の手法で、メイン基板からトランジスタ２ＳＡ９３７を取り外します。

手順Ｃ

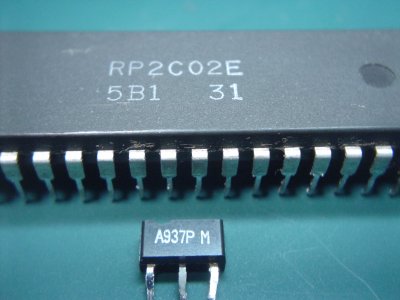

取り外したＰＰＵのステッピング番号および状態を確認します。
ＰＰＵのステッピングが［Ｇ］以外のロット（画像は［Ｅ］ロット）のＰＰＵ、または、
アルミ製のヒートスプレッダが装着されているＰＰＵでは発熱と絶縁の関係で
タイプ２実装はできません。放熱特性の良いタイプ１実装を強く推奨します。
