６．ファミリーコンピュータ前期型への取付方法（タイプ１）

■はんだこで・直径0.8mm以下のはんだ・ニッパー・ペンチ・配線材等は事前に準備してください。

タイプ１実装 ＰＰＵ基板とオーディオバッファの取付

手順Ａ

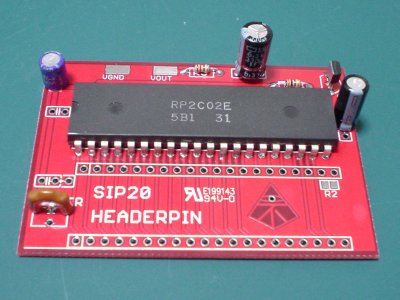

事前に組み立てたＰＰＵ基板にＰＰＵを実装します。
特にアルミ製のヒートスプレッダがＰＰＵ上に取り付けられている場合は
このタイプ１実装以外は行わないようにしてください。

手順Ｂ

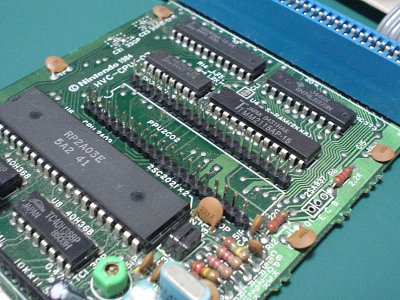

ヘッダピンをＰＰＵを取り外したファミリーコンピュータ基板に取り付けます。

手順Ｃ

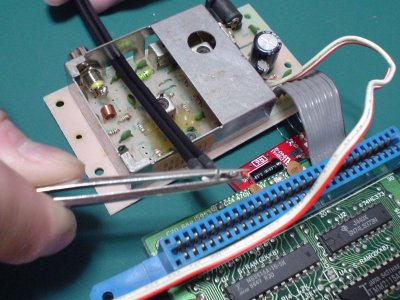

事前に組み立てたオーディオバッファ基板をファミリーコンピュータ基板とＲＦモジュレータ基板を
接合しているケーブルの裏側に取り付けます。オーディオバッファ基板を取り付ける場合には、
一度、ファミリーコンピュータ本体ケースにファミリーコンピュータ基板を仮止めしてから
オーディオバッファ基板の取り付けを行うと手間をかけずに位置決めができます。

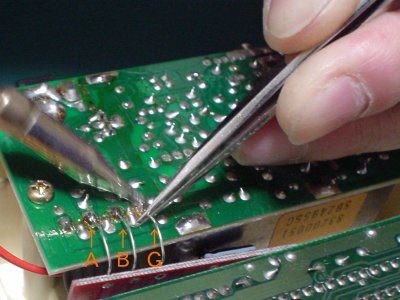

オーディオバッファ基板を取り付ける場合には、ＲＦモジュレータ基板上のシルク印刷（Ａ・+Ｂ・Ｇ）と
オーディオバッファ基板のシルク印刷（Ａ・Ｂ・Ｇ）が合っているかを確認してから取り付けてください。
配線を間違うとファミリーコンピュータ本体に恒久的な破壊または火災をもたらします。
部品の向きは必ず確認してから取り付けてください。

手順Ｄ

オーディオバッファ基板に付属のオーディオケーブルを接続します。
ケーブルのシールドはＳＧＮＤ、ケーブルの芯線はＳＯＵＴに取り付けてください。
ファミリーコンピュータは、音声出力がモノラル仕様の為、オーディオケーブルも
左右チャンネルをまとめて配線してまださい。
このオーディオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を
行わない場合の１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。

手順Ｅ

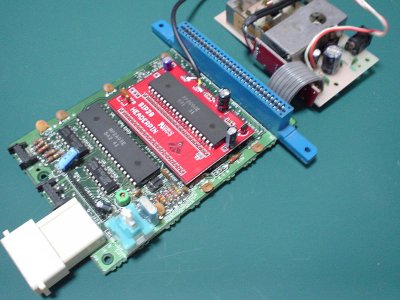

ＰＰＵ基板をファミリーコンピュータ基板上のヘッダピンにはんだ付けを行って接続します。
ＰＰＵ基板とファミリーコンピュータ基板上の部品（ＳＲＡＭ・７４ＨＣ１３９または７４ＬＳ１３９）との間は
１mm〜２mmの隙間を設けて、ヘッダピンとＰＰＵ基板をはんだ付けを行います。

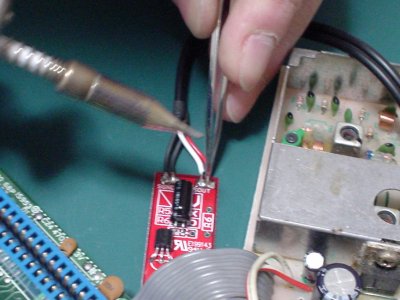

ビデオ出力ケーブルは、ＲＣＡピンジャックをはんだ付けを行った後に、シールド側をＶＧＮＤ、
ケーブルの芯線をＶＯＵＴに取り付けてください。
後は、出力ケーブルをコントローラーケーブルの隙間から取り出してください。
このビデオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を行わない場合の
１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。

手順Ｆ

タイプ１実装では、ゲームカートリッジイジェクト機構がＰＰＵ基板と干渉して使うことができません。
画像の部品をファミリーコンピュータ本体ケースから、組み立てる前に取り外しておきます。
