９．ファミリーコンピュータ後期型への取付方法（タイプ２）

■はんだごて・直径0.8mm以下のはんだ・ニッパー・ペンチ・配線材等は事前に準備してください。

タイプ２実装 ＰＰＵ基板とオーディオバッファの取付

手順Ａ

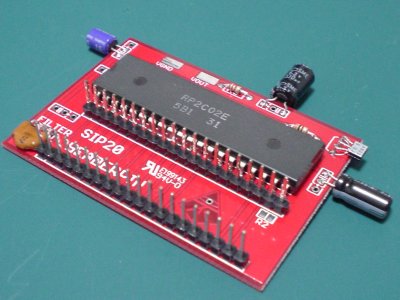

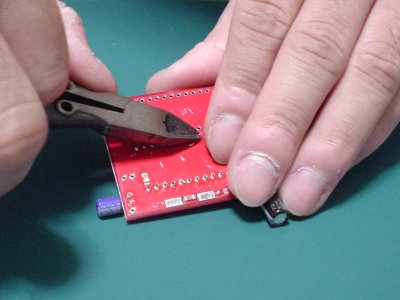

事前に組み立てたＰＰＵ基板にＰＰＵを実装します。ＰＰＵのはんだ付けが終わった後に
ＰＰＵ基板から出ているＰＰＵのリードをニッパーで切断し、ＰＰＵ基板の裏側がフラットに
なるように加工を行います。その後に、付属のヘッダピンのはんだ付けをおこないます。
アルミ製のヒートスプレッダがＰＰＵ上に取り付けられている場合は
タイプ１実装以外は行わないようにしてください。

手順Ｂ

ＰＰＵ基板のＰＰＵとファミリーコンピュータ基板との間隔を確保するために、
ＳＲＡＭ・７４ＨＣ１３９（または７４ＬＳ１３９）のリードをニッパーで切断します。
画像は前期型ものですが、後期型でも同様にリードをニッパーで切断します。

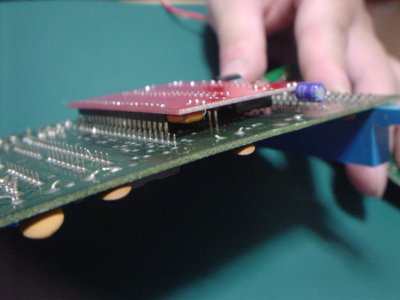

手順Ｃ

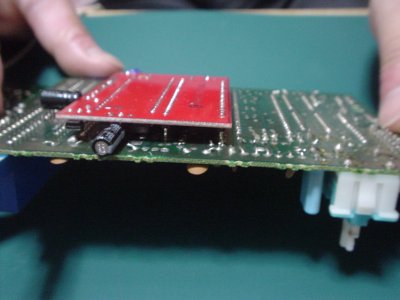

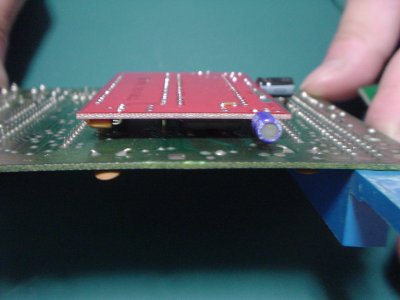

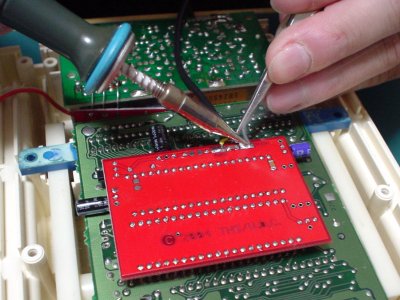

ＰＰＵ基板をファミリーコンピュータ基板に差し込みます。必ずファミリーコンピュータ本体ケースに仮組立を行い
裏蓋をねじ止めしてから、ＰＰＵ基板上のＰＰＵがファミリーコンピュータ基板と直接接触しない間隔１mm〜２mmを
保っているのを確認してからはんだ付けを行います。ＰＰＵをファミリーコンピュータ基板と接触させた状態で
はんだ付けを行ってしまうと長時間・高温下のゲームでファミリーコンピュータが動作しなくなる可能性があります。
画像は前期型ものですが、後期型でも同様に間隔の調整を行ってからＰＰＵ基板のはんだ付けを行います。

手順Ｄ

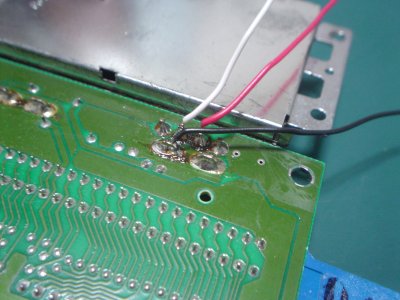

音声出力と電源をファミリーコンピュータ基板上から取り出します。
画像の白い線が音声（４６ＰＩＮ）・赤い線がＶＣＣ・黒い線がＧＮＤとなります。

手順Ｅ

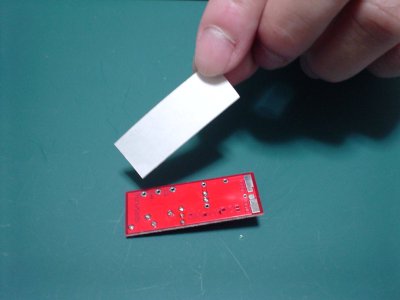

事前に組み立てたオーディオバッファ基板の裏側にクッション性のある両面テープを貼り付けます。
厚みの薄い両面テープを使うと、両面テープの接着面からはみ出した部品のリードでショートします。
ショートするとファミリーコンピュータ本体に恒久的な破壊または火災をもたらします。
両面テープの厚み（１mm以上）を必ず確認してから取り付けてください。

手順Ｆ

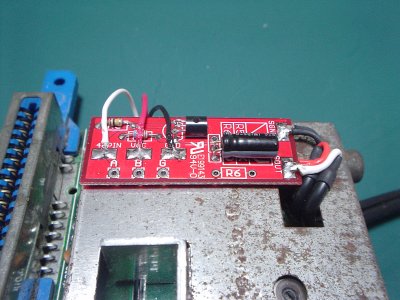

オーディオバッファ基板に付属のオーディオケーブルを接続します。
ケーブルのシールドはＳＧＮＤ、ケーブルの芯線はＳＯＵＴに取り付けてください。
ファミリーコンピュータは、音声出力がモノラル仕様の為、オーディオケーブルも
左右チャンネルをまとめて配線してまださい。
このオーディオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を
行わない場合の１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。

手順Ｇ

ビデオ出力ケーブルは、ＲＣＡピンジャックをはんだ付けを行った後に、シールド側をＶＧＮＤ、
ケーブルの芯線をＶＯＵＴに取り付けてください。
後は、出力ケーブルをコントローラーケーブルの隙間から取り出してください。
画像は前期型ものですが、後期型でも同様に配線を行います。
このビデオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を行わない場合の
１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。
