NEC PC-9821Ra18/N20を簡単にクロックアップする

　Intel系CPUのPentium系（Pentium／Pentium with MMX tech.／Pentium PRO／Pentium II）では、ＣＰＵ自体の動作している周波数（クロック）と、外部のデバイス（メモリ／セカンドキャッシュ／各種バス／周辺機器）を動作させている外部クロックと言う２系統の周波数が存在します。（詳しく言うとそれ以外にも存在するが今回の趣旨と異なるので省略する）

　クロックはＣＰＵのアーキテクチャの違いこそあれ、同じアーキテクチャであれば単純に処理能力の差として認識できます。クロックは高ければ高いほど処理能力が高くなります。

　NEC PC-9821Ra18/N20は、PentiumPRO 180MHzプロセッサを搭載したＰＣで、ＣＰＵ内部動作クロックは180MHzという高速です。しかし、外部クロックは66MHzの下の60MHzと速い方ではありません。

　Ra18には姉妹機（上位機種）としてRa20/N30という機種があり、基本的にＣＰＵ（PentiumPRO 200MHzプロセッサ）とハードディスクの容量（3GBytes）が違うだけで、そのほかは同じものです。

　PentiumPRO 200MHzプロセッサは、外部クロックは66MHzでなおかつ内部クロックも高速です。コストダウンのため、姉妹機では同じマザーボードを使用している確立が高く、ジャンパスイッチと呼ばれるスイッチで切り替えられるようになっています。

　そこで、外部クロックを切り替えられるジャンパスイッチを探し出し、切り替えて運よく動けば儲けもんというわけです。

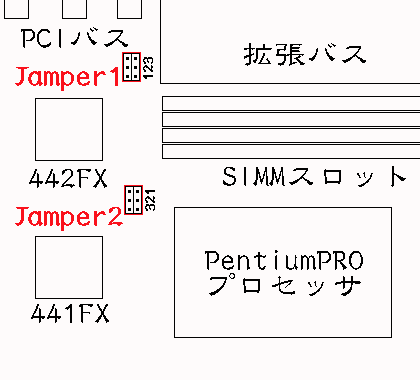

　NEC PC-9821Ra18/N20の外部クロック設定用ジャンパスイッチ及びＣＰＵ内部クロック倍率設定用ジャンパスイッチの設定は以下のとおりです

上記の図はフロントパネルを自分に向けて上から見た様子です。

・Jamper1 外部クロック設定用ジャンパスイッチ

1-21-22-32-3
1-22-31-22-3
50MHz66MHz60MHz不可

・Jamper2　ＣＰＵ内部クロック倍率設定用ジャンパスイッチ

1-21-22-32-3
1-22-31-22-3
不可3.03.0不可

※CPU内部クロック倍率設定用ジャンパスイッチは無効になっている可能性が高いです。現在のところそれが、BIOSによるロック（設定しても無効にされる）なのか接続されていないのかまでは解っていません。

#1997.10.15更新
&2006.06.09一部修正
