このドキュメントは4759FM音源ボードのv1.4以降の基板を製作する為に必要な情報を記述したものです。
製作に当たってはこのドキュメントをよく読み、用法用量を守って正しくお使いください。

長くなってきたので、2020年版基板の説明（v1.4以降基板や旧基板用の拡張ボード）の説明を分離しました。

全体の製作説明やファームウェアのダウンロードは、今までのページを、必ず参照してください。

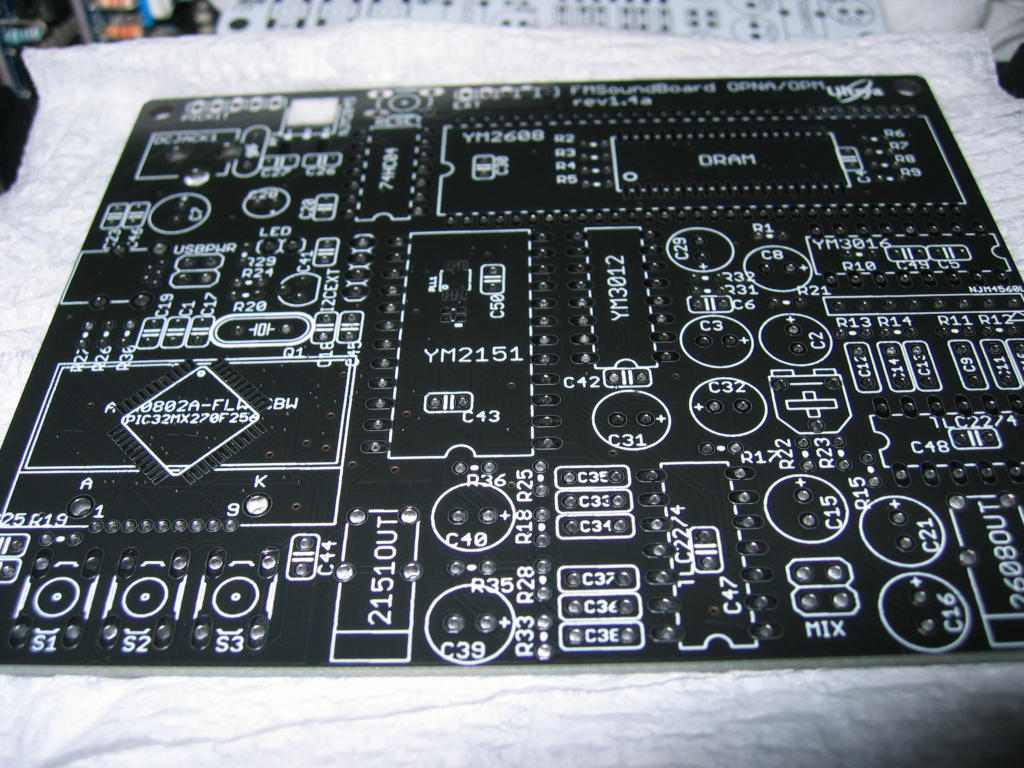

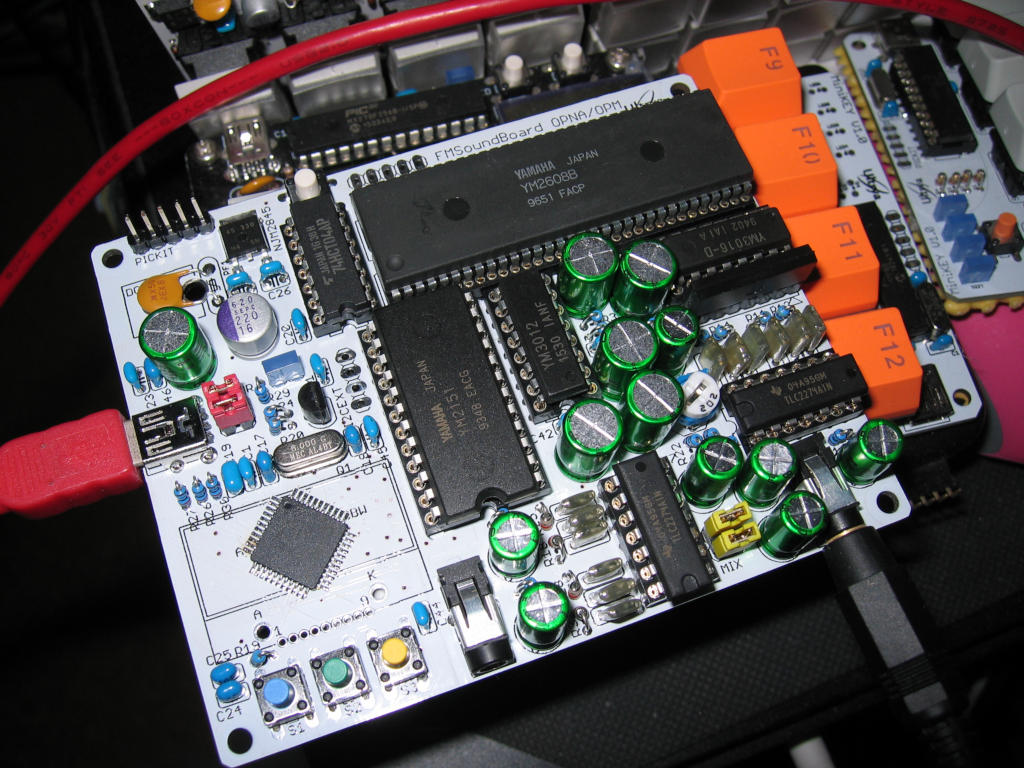

・基板r1.4a

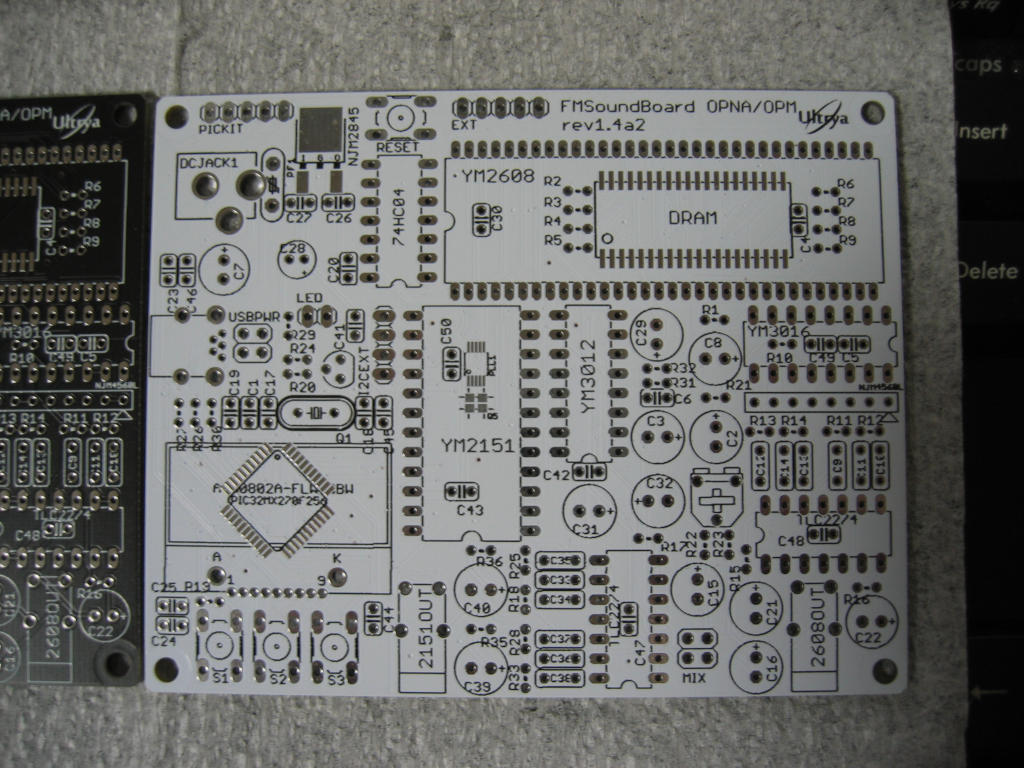

・基板r1.4a2

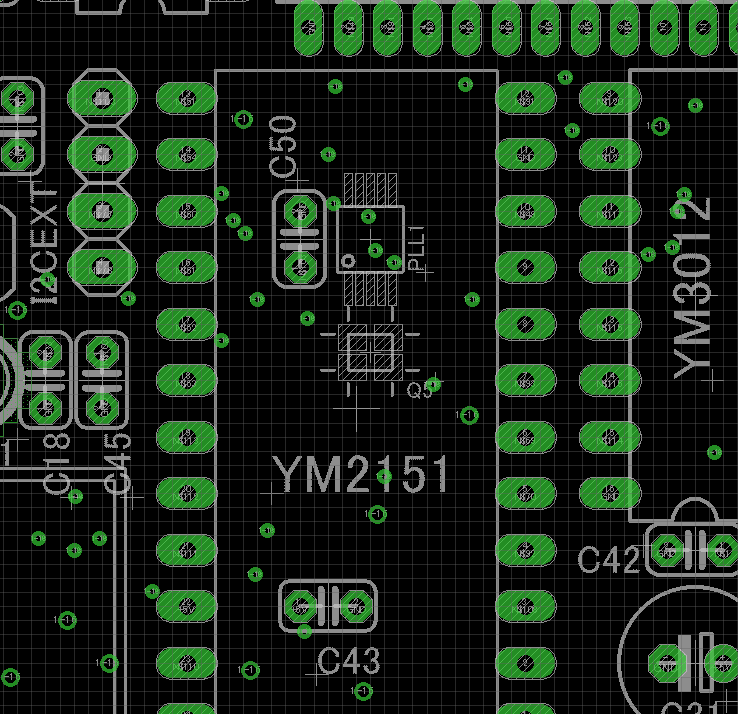

(回路は自体は1.4aと同じです。PLLのクリスタルの配置にシルク印刷ガイドが追加、C50の位置が右から左に移動しています)

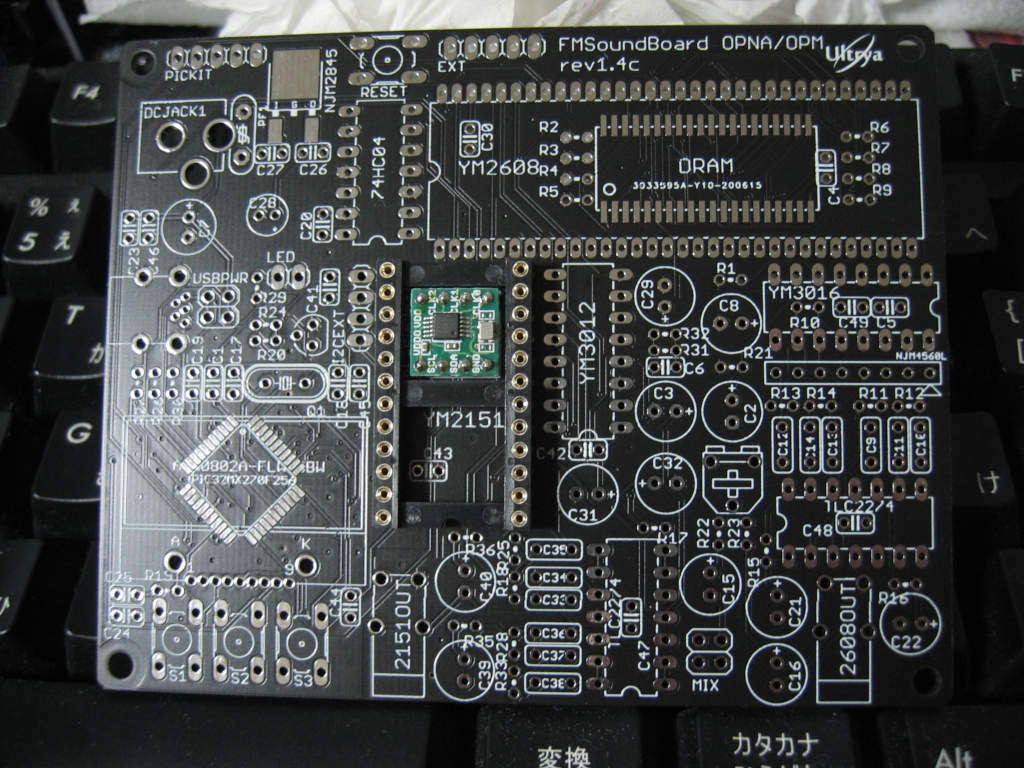

・基板r1.4c


※基板のみです。部品は付属していません。

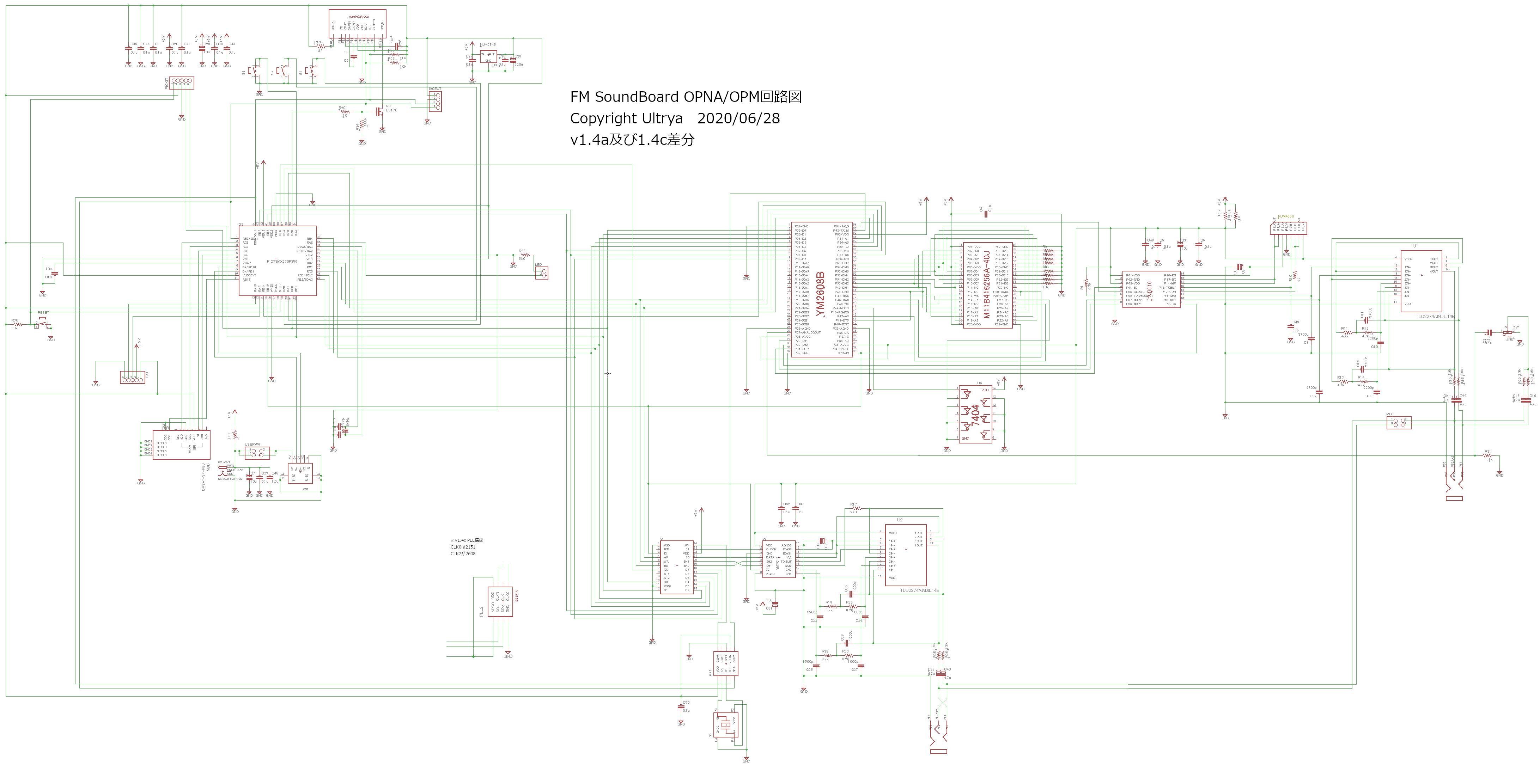

　1.4aは、PLLを自分で貼り付ける版。

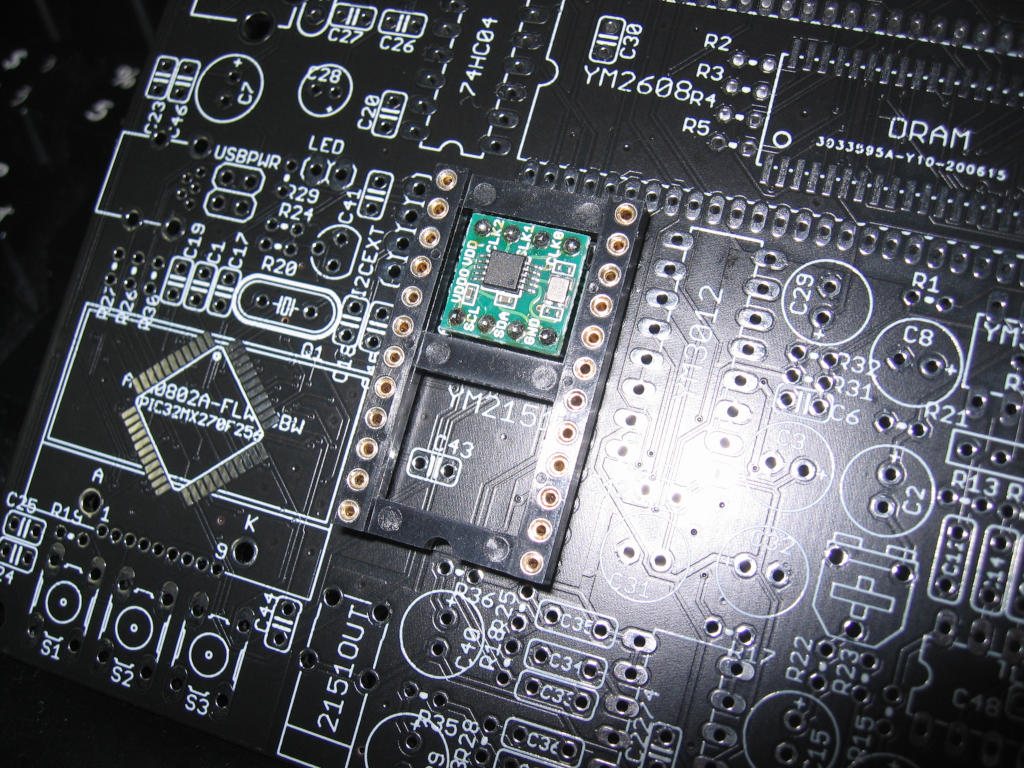

　1.4cは秋月のPLL基板を利用するバージョンです。

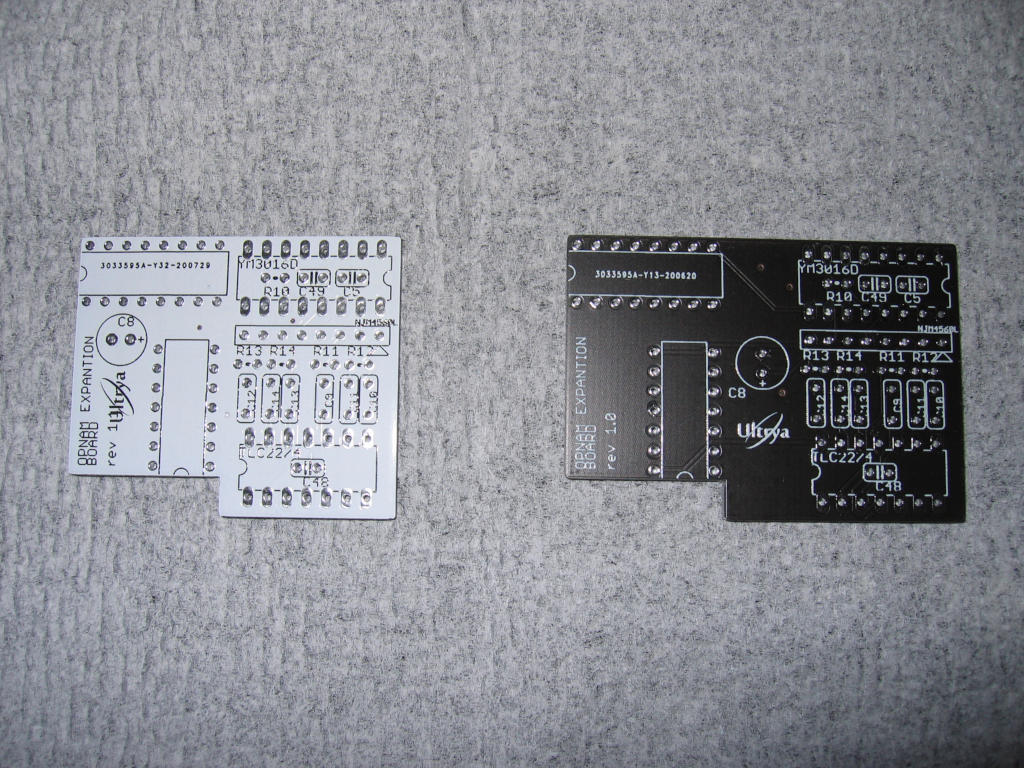

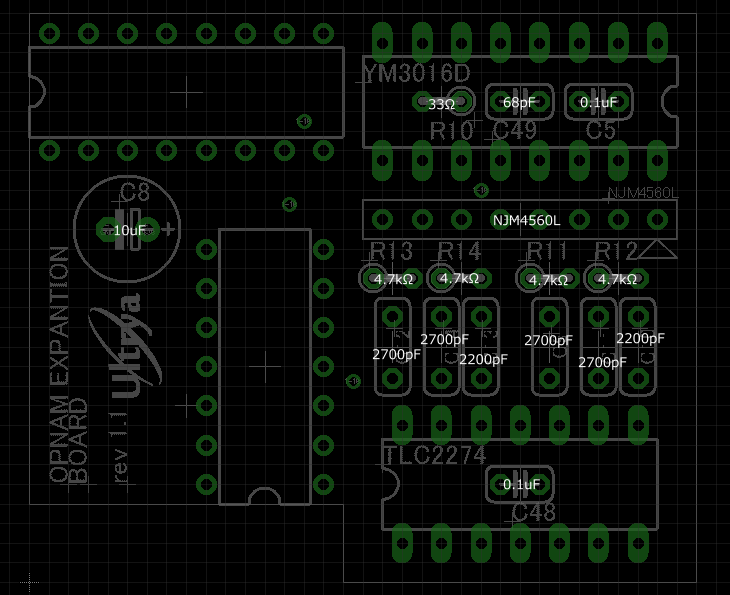

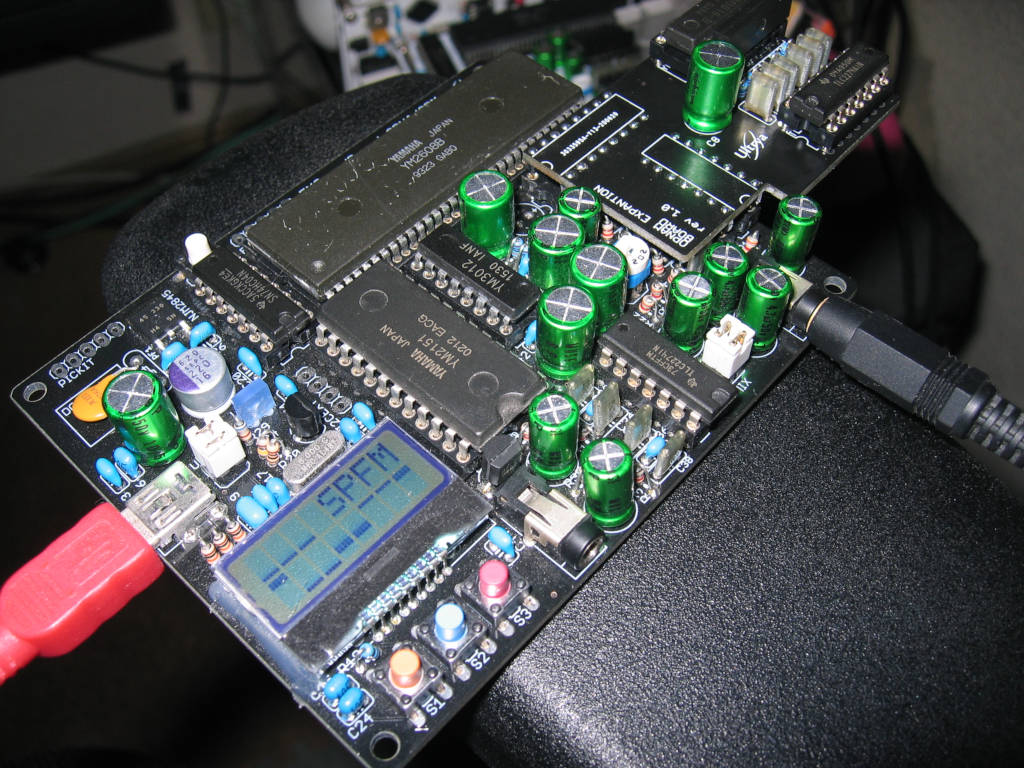

・4759r1.2用拡張基板

1.2基板の2608音源部分をr1.4相当に拡張するキットです。
白と黒基板がありますが、部品配置(C8のみ)がちょっとだけ違っており、基板サイズが異なります。

・【基板作成編】帰ってきたFM音源(OPNA/OPM)ボード(4759ボード)
https://asmpwx.at.webry.info/202003/article_1.html

1.4基板の記事です


・【基板作成編】FM音源OPNAMボード(YM2151/YM2608複合ボード)の逆襲
https://asmpwx.at.webry.info/202005/article_3.html

PLL版の記事です


・復活のOPNAM（4759）ボード
https://asmpwx.at.webry.info/202007/article_1.html

旧基板用の改善ボードの記事です

部品リストには、部品とコメント、調達用のリンクが記載されています。
リンクは一例であり、必ずしもリンク先で購入しなければならないわけではありません。
ひょっとしたらリンクが間違っているかもしれません。必ず回路図などでも確認するようにしてください。
部品にはまれに数量が大量のものがあり、そのリンクの場合もあります。数も確認するようにしてください。
＃単品ではなく数個入っている部品もありますので、余った部品は何かに活用してください。

部品の足のピッチが2.54mmの場合と5mmの場合の2種類あります。
基板は部品ピッチを2.54mmで設計しているので、購入した部品が5mm品であった場合は、足の幅を狭めてから実装してください。
＃2.54mmが売っていないので仕方ありません…

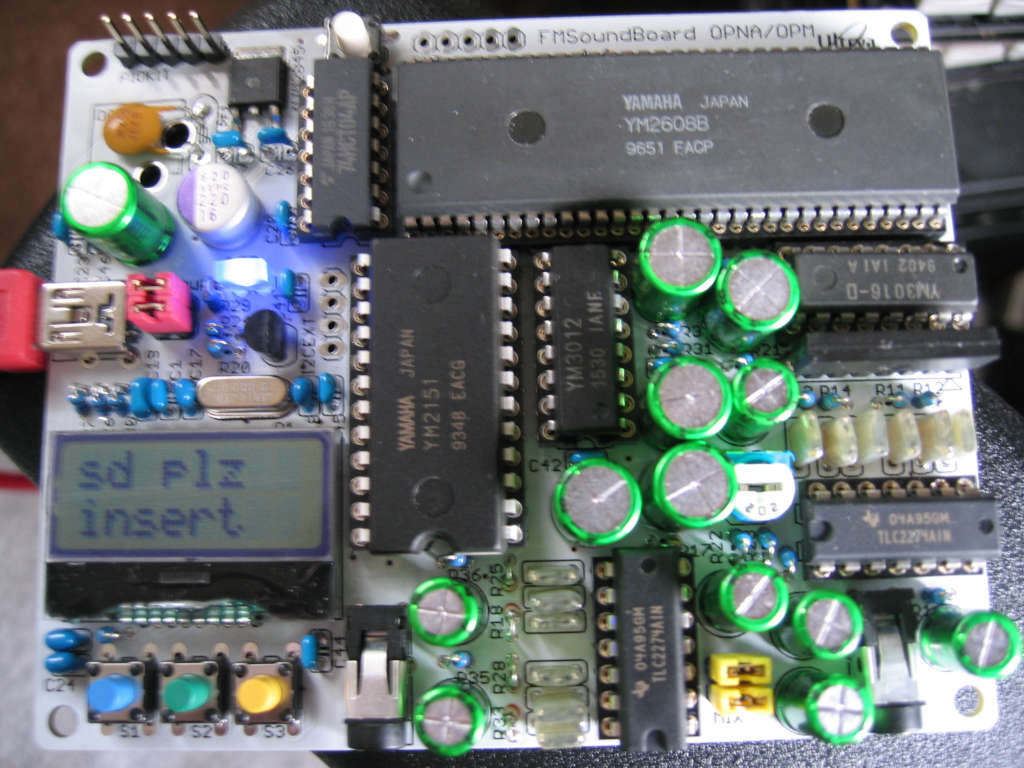

4759FM音源プレイヤーの部品リストなどの情報です。

スペースの都合により、いくつかの部品が重なっています。
また表と裏面の両方に部品を実装する必要があります。
裏面はマイクロSDカードスロットのみ配置されます。
マイコンの上に液晶ユニットが配置されます。マイコン端子の半田付け不具合に注意してください。
入手場所は一例であり参考情報です

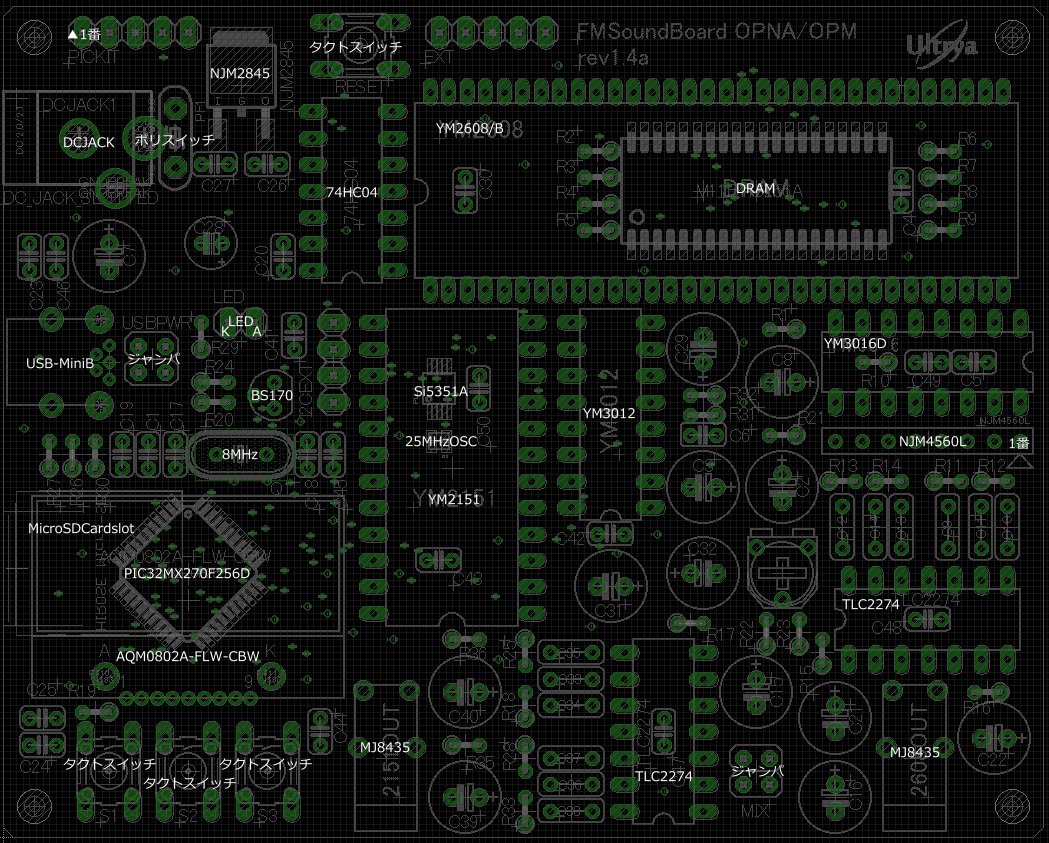

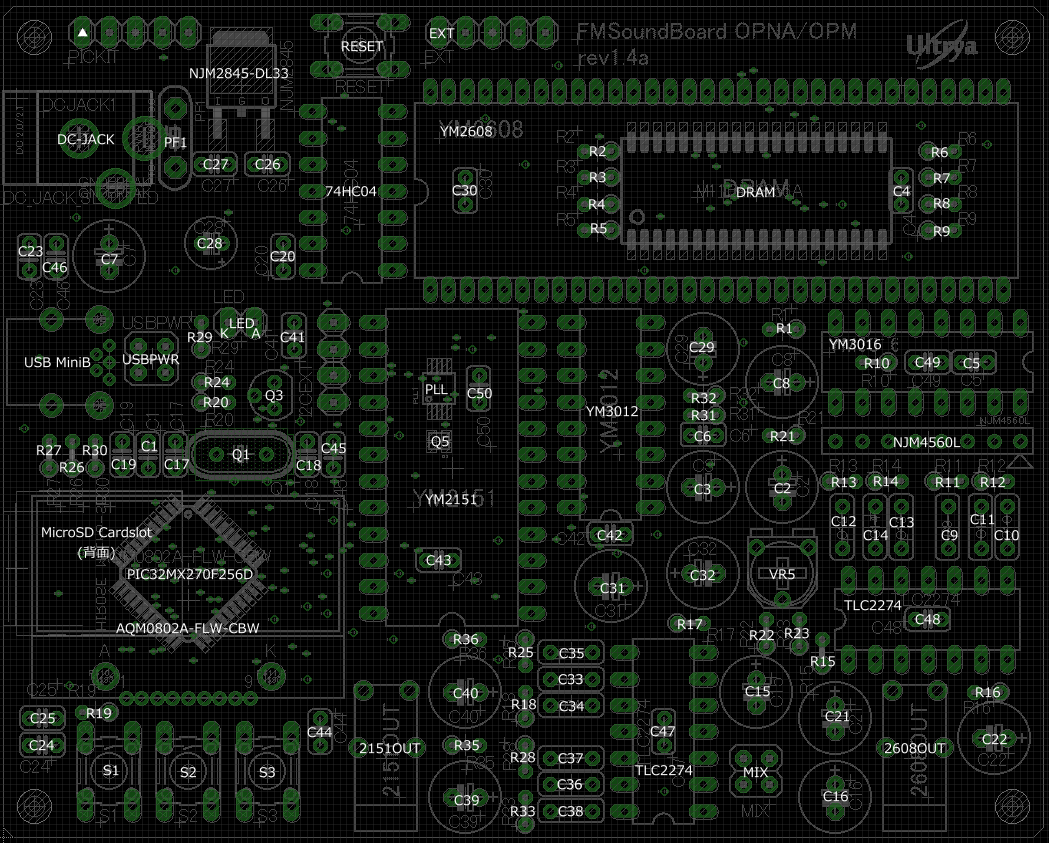

名称	PIC32MX270F256D
入手場所	RS Online https://jp.rs-online.com/web/p/microcontrollers/8417576/
使用箇所	Q2(PIC32MX270F256D)
解説	端子の多いD型番は残念ながら秋月では取り扱っていません。 秋月で取り扱っているB型番は皆大好きDIP品なので違います。 マイコンは1番ピンの方向に丸のぽっちが点いています。基板のシルク印刷でもマークがついていますので、位置と方向を合わせて実装してください。

名称	YM2608B,YM2151,YM3016D,YM3012
入手場所	家電のケンチャン、海外通販、オークション等
使用箇所	FM1(YM2608),Y1(YM2151),DAC1(YM3016),Y2(YM3012)
解説	主役であるYAMAHA製FM音源チップと専用DACです。 何とか手に入れてください。 YM2608Bでなく、YM2608の場合は、設定メニューでウェイト値をHeavyにしてください。 ※YM3016Dは、V1.2系の基板と比べて方向が反対になっています。 　差す向きを間違えないようにしてください。

名称	DRAM M11B416256A-35J
容量	4Mbit
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gI-01451/
使用箇所	UM1(DRAM)
解説	4MBit(512KB)のDRAMです。 YM2608のADPCM用です。256KBでよいので実際には半分しか使っていません。 なのでYM2608にDRAMに書き込みをさせつつ、マイコンで余っている1ビットを制御してやれば、実は2バンク使えるのではないかとも思いましたが、やってないところを見ると、このメモリアドレス線は256KB分しかなく、16ビット接続で512KBだった気がします。つまり面倒になってやめました。

名称	OPAMP TLC2274又はNJM7044D
入手場所	RS Online https://jp.rs-online.com/web/p/op-amps/3312182/ 秋月電子 http://akizukidenshi.com/catalog/g/gI-02371/
使用箇所	U1(TLC2274),U2(TLC2274)
解説	OPAMPです。TLC2274は秋月では取り扱いがありません。 4回路入力なRailtoRailであれば、他のOPAMPでも大丈夫のようです。 秋月電子ではNUJ7044Dとか。 ＃ピンアサインが同一であるか確認してください

名称	OPAMP NJM4560L
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gI-11197/
使用箇所	NJM4560L
解説	OPAMPです。2回路入り縦配置の部品です。 ユニバーサル丸ピンICソケットを使用すると、やや高さがあるのですが、 周囲の電解コンデンサとほぼ高さは一緒なので大丈夫でしょう。

名称	74HC04
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gI-14058/
使用箇所	U4(74HC04)
解説	インバータです。YM2608のメモリアクセスは正論理なのです。なぜか。 一般的なチップのCEは負論理なので、反転が必要なのです。

名称	NJM2845DL1-33
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gI-11299/
使用箇所	U3(NJM2845)
解説	3.3Vのレギュレータを使っています。 ただし、この部品は前半が同じ型番で、後半の33の部分だけが異なる部品があります。 05の5V版と18の1.8V版(秋月では廃盤のようなので出てきません)と間違えないでください。 ＃たまに間違える人がいるのですが、その原因がわかりました。 該当の品は1個単位でしか売っていませんが、なぜか下に4個セットがお勧め表示されています。騙されてはいけません。その4個セットは5V品です。 1個だけだと不安だし、複数個欲しいからとセット品を買うと間違えます。 前は3.3Vの4個セットも売っていたのですが、セット売りは廃盤になりました。

名称	Q3(BS170)
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gI-09724/
使用箇所	Q3(シルク印刷は角を落とした丸印のみ)
解説	液晶のバックライト制御用のFETです。

名称	水晶発振子
周波数	8MHz
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-08667/
使用箇所	Q1
解説	以前は10個単位での販売だったのですが、最近は1個から買える様になりました。 小さい割には地味に高い部品でもあります。 ちなみにこれは水晶発振子なので、発振の為には別に回路が必要になりますが、そのための回路はマイコン内部に入っています。

名称	Si5351A
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gI-10141/
使用箇所	PLL1 (※1.4a基板のみ。YM2151直下)
解説	PLL-ICです。通常はマイコンなどの内部に入っている回路を個別に切り出して使えるようにしたものらしいです。 内部には2系統の発信器と3つの分周器が内蔵されているので、3Ch分出力できるとは言っても、自由にとまではいきません。 かなり小さいです。ピン間が0.5�oですが、ピン自体の厚みが0.3mmあるので、実質隙間は0.2�oです。 はんだ付けに自信があっても、デジタルマイクロスコープや顕微鏡などで確認した方がよいです。 なお、PLL-ICの設定にはある程度の時間がかかる為、高速立ち上がりが必要だったり、一瞬でも途切れることが許されないデバイスには向きません。

名称	水晶発振器
周波数	25MHz
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gP-13940/
使用箇所	Q5（※1.4a基板のみ。YM2151直下）
解説	表面実装型水晶発振子です。2個入り。負荷容量8pF品を選択しています。 秋月電子には同じ25MHzで4つ入りの品も売っていますが、こちらは負荷容量が10pFなので使えません。 ファームウェアで、負荷容量を8pFに選択しているからです。 ※ちなみにQ5はシルク印刷がつぶれていてほとんど点しか見えませんが、部品の位置はPLL-ICの下にあるパッド部分です。

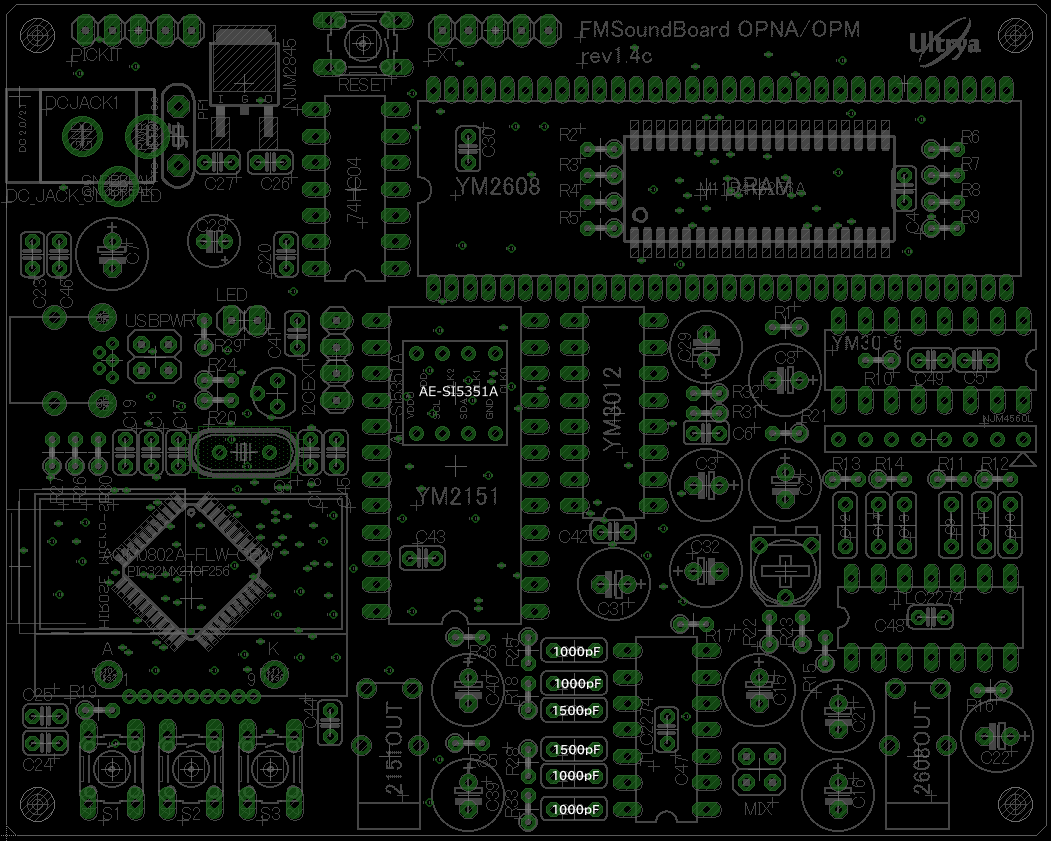

名称	3ch出力プログラマブル周波数ジェネレーターモジュール
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gK-10679/
使用箇所	AE-SI5351A（※1.4c基板のみ。YM2151直下）
解説	はんだ付けが困難なPLL-ICと水晶発振子をモジュール化した便利な一品です。 ICソケットを使って実装したくなりますが、高さがあるとYM2151にぶつかります。 ロープロファイルなICソケットを使っても、ピンをカットする必要がありますので、その場合はあきらめてはんだ付けしてください。

名称	3.5mmステレオミニジャック　基板取付用 MJ-8435
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gC-09060/
使用箇所	2151OUT,2608OUT
解説	ステレオミニジャックです。 ミキシング運用前提なら1つだけでも大丈夫です。

名称	マイクロSDカードスロット
型番	DM3AT-SF-PEJM5
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gC-02395/
使用箇所	基板背面　シルク印刷は形状のみ
解説	ヒロセのマイクロSDカードスロットです。 表面実装な上にピッチが狭く、樹脂部分も多いため、半田付け時の熱にも注意が必要です。 カード挿入検出スイッチは側面にあります。割と金属板がむき出しなので、半田付け作業時ここにフラックスなどがかからないようにしてください。 SDカードの挿入検知ができなくなる場合があります。 カードを挿入しても反応せず、この部分を爪で押さえたりすると検知する場合、ここが接触不良です。

名称	キャラクタLCD
型番	AQM0802A-FLW-GBW
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-09422/
使用箇所	U$3(AQM0802A-FLW-GBW) ※シルク印刷はとぎれとぎれです
解説	非常に高価で脆いバックライト付きI2C接続キャラクタ液晶です。 液晶本体は非常にデリケートです。液晶の端子に少しでも負荷をかけると直ぐ壊れます。 ぱきっとか音が鳴ったらもう壊れています。 この液晶はマイコンの上にかぶせる形で配置されます。この液晶をつけてからマイコンの接触不良が判明した場合、修正の為には液晶の取り外しが必要になります。 液晶は必ず最後に取り付けるようにしてください。 PCに接続して、COMデバイスが認識されるか動作を確認するなど、マイコンが完全に動作することを確認してから取り付けるようにしてください。 なお、この液晶にフラッシュ撮影等の強い光を当てると、ガラス側から制御回路側に強い光が回り込んで誤動作する場合があります。 この状態になったら直ちに基板の電源を落としてください。 液晶はAC駆動することが前提のデバイスなので、制御回路がおかしい状態だとDC駆動してしまう事があり、液晶に回復不可能なダメージが残る可能性があります。

名称	DCジャック
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gC-01604
使用箇所	DCJACK
解説	シンガトロン社製のジャックです。 マル信のでもかまいません。(http://akizukidenshi.com/catalog/g/gC-00077/) が、ACアダプタを使わずUSB接続だけで電力供給するならば要りません。 あ、接続するACアダプタの電圧は5Vで、センタープラスになります。今時のACアダプタ(http://akizukidenshi.com/catalog/g/gM-01801/)ならOKです。

名称	ポリスイッチ
容量	500mA
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-01355/
使用箇所	PF1
解説	500mA品です。

名称	USB MiniB
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gC-02235/
使用箇所	CN1(USB MiniB) シルク印刷は外形のみ
解説	安心のスルーホール実装(基板貫通)です。 基板に実装するときには、ぴったりと位置を合わせてちょっと斜めに押し込むような感じで入れる必要があります。 信号端子が、きちんと穴に入っていないと、押し込んだ時に非常に曲がりやすいです。 外装のGND端子だけでなく、5本の端子がきちんとスルーホールに入っているか見ながらゆっくり挿入してください。

名称	青LED
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gI-02754/
使用箇所	LED
解説	安い青LEDです。20本入り。 ひょっとして不良が多い？

名称	丸ピンICソケット シュリンク64ピン
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-04602/
使用箇所	FM1(YM2608)
解説	64ピンはピン間1.778mmのシュリンク品です。1つ200円もする高価な部品です。 板バネ式は50円と脅威の価格差です。

名称	丸ピンICソケット 24ピン
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-00032/
使用箇所	U1(YM2151)
解説	幅600mil品です。

名称	丸ピンICソケット 14ピン
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-00028/
使用箇所	U4(74HC04),U1(TLC2274),U2(TLC2274)
解説	丸ピンICソケットを利用してください。 安い板バネ式もありますが、正直直ぐ壊れます。ちょっとでも力をかけようものならすぽっと抜けていくのです。 なお、物によっては幅が600milと300milがある場合があるので、注意してください。

名称	丸ピンICソケット 16ピン
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-00029/
使用箇所	Y2(YM3012),DAC1(YM3016)
解説	DAC用のICソケットです。

名称	丸ピンIC用ソケット シングル8P
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gP-01015/
使用箇所	NJM4560L
解説	縦配置OPAMPのICソケットです。 8Pで30円なので地味に高いです。40ピンをカットして使うのもありです。 https://akizukidenshi.com/catalog/g/gP-01591/

名称	ピンヘッダ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gC-00167/ または http://akizukidenshi.com/catalog/g/gC-00082/
使用箇所	USB PWR,PICKIT,MIX
解説	USB側の電源のみでACアダプタを使わない場合は、省略し、ジャンパ線でショートさせてかまいません。 PICKIT3接続用のピンヘッダも用意した方が便利ではあります。 2151と2608の出力をミキシングする場所にも利用します。

名称	ジャンパーピン
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-03689/
使用箇所	USBPWR,MIX
解説	ACアダプタを使わず、USBから供給する場合はピンヘッダにジャンパピンをセットし、電源を供給してください。 ジャンパが不要な場合は、直接ブリッジしてもかまいません。 2151と2608の出力をミキシングする場合にも利用できます。

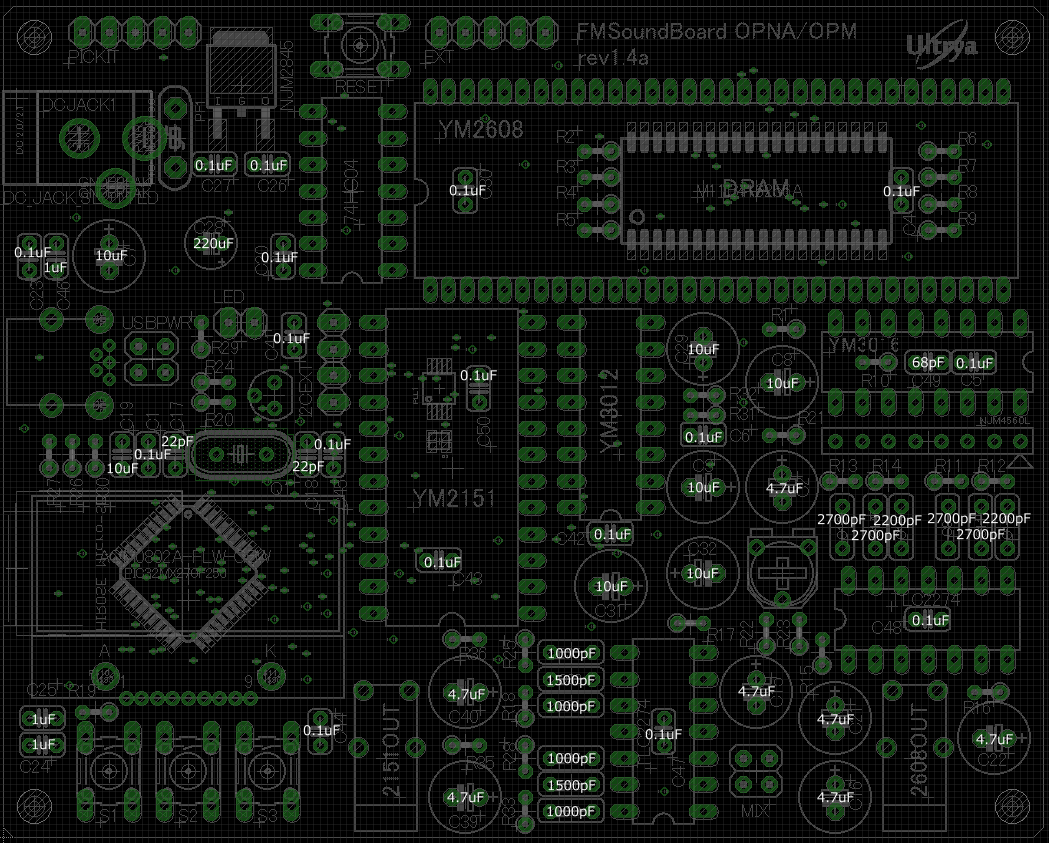

名称	積層セラミックコンデンサ（MLCC）
容量	0.1uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-00090/
使用箇所	C1,C4,C6,C20,C23,C26,C27,C30,C41,C42,C43,C44,C45,C47,C48,C50 ※C50はv1.4a基板のみ
解説	どこのご家庭にも常備されている村田のラジアルリード型積層セラミックコンデンサ(MLCC)です。 海外メーカー品と比べて、大きさがかなり均一に作られています。 ＃データシートにはサイズの範囲が書かれているくらい誤差があるのですが、村田製はほぼ均一サイズです。 Dマークがついてディスコンになったのが非常に悲しいです… 世界的に積層セラミックコンデンサが不足しており、製造能力がすべてチップタイプに振り分けられている為でしょうか。 ちなみにラジアルリード型は片側のみ端子が出ているタイプです。両側から出ているのはアキシャルリード型です。（主に抵抗がアキシャルリードタイプです)

名称	積層セラミックコンデンサ（MLCC）
容量	10uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-05103/
使用箇所	C19
解説	10uFと大容量なのに積層セラミック。値段も0.1uFの3倍です。30円ですけど。 マイコン内蔵レギュレータ用のコンデンサです。このマイコンはI/Oが3.3Vで、コアは1Vちょいで動作しているようです。

名称	オーディオ用無極性電解コンデンサー
容量	10uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-04638/
使用箇所	C3,C7,C8,C29,C31,C32
解説	音響用のMUSEコンデンサです。 50V品を使っています。大きいのですが、安定感があります。 無極性の為、どちら向きに取り付けても問題ありません。 YM3012とYM3016の間はかなりスペースが苦しいので、ここだけ25V品(http://akizukidenshi.com/catalog/g/gP-04624/)を利用したほうがいいかもしれません。

名称	オーディオ用無極性電解コンデンサー
容量	4.7uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-04637/
使用箇所	C2,C15,C16,C21,C22,C39,C40
解説	音響用の4.7uFです。こちらも50V品を使っています。 25V品は細くて。

名称	積層セラミックコンデンサ（MLCC）
容量	1.0uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-04066/
使用箇所	C24,C25,C46
解説	液晶内蔵のレギュレータ用のコンデンサです。 0.1uFでもいけそうなんですが、液晶の説明書には1uFと書いてあるのでそのままです。 また、電源のノイズ吸収用にも1つ実装しています。

名称	積層セラミックコンデンサ（MLCC）
容量	22pF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-04060/
使用箇所	C17,C18
解説	マイコン用水晶の発振用コンデンサです。 水晶発振子なので、発振の為の部品です。

名称	導電性高分子アルミ固体電解コンデンサー(OSコン)
容量	220uF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-08291/
使用箇所	C28
解説	OSコンの220uFバージョンです。別に100uFでも大丈夫だと思いますが、220uFがちょうどいいサイズにしてます。極性があります。

名称	積層セラミックコンデンサ（MLCC）
容量	68pF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-06878/
使用箇所	C49
解説	YM3016Dのリファレンス回路に合ったコンデンサです。どうやらノイズ対策用部品の模様です。

名称	積層セラミックコンデンサ（MLCC）/フィルムコンデンサー
容量	2700pF
入手場所	秋月電子（MLCC） http://akizukidenshi.com/catalog/g/gP-08119/ RS-Online（フィルムコンデンサー） https://jp.rs-online.com/web/p/polyester-film-capacitors/6644224/
使用箇所	C9,C11,C12,C14
解説	2700pFのコンデンサです。秋月電子ではこの要領のフィルムコンデンサがなく、積層セラミックコンデンサしか選択肢がありません。 積層セラミックコンデンサの場合は5mmピッチなので、足を補正して2.5mmに直してください。 RS-Onlineではフィルムコンデンサ（F2Dシリーズ）も取り扱っています。 写真がちょっと違うのですけれども、データシートに行けばいつものF2Dシリーズです。

名称	フィルムコンデンサー
容量	2200pF
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gP-07686/
使用箇所	C10,C13
解説	2200pFのコンデンサです。

名称	フィルムコンデンサー
容量	1500pF
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gP-15044/
使用箇所	C33,C36
解説	1500pFのコンデンサです。 ついに秋月で取り扱いが開始されましたので、積層セラミックからフィルムコンデンサに変更しました。

名称	フィルムコンデンサー
容量	1000pF
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-07673/
使用箇所	C34,C35,C37,C38
解説	音響に良いとされているフィルムコンデンサです。 値段も安くて良いのですが、ちょっと高さがあります。

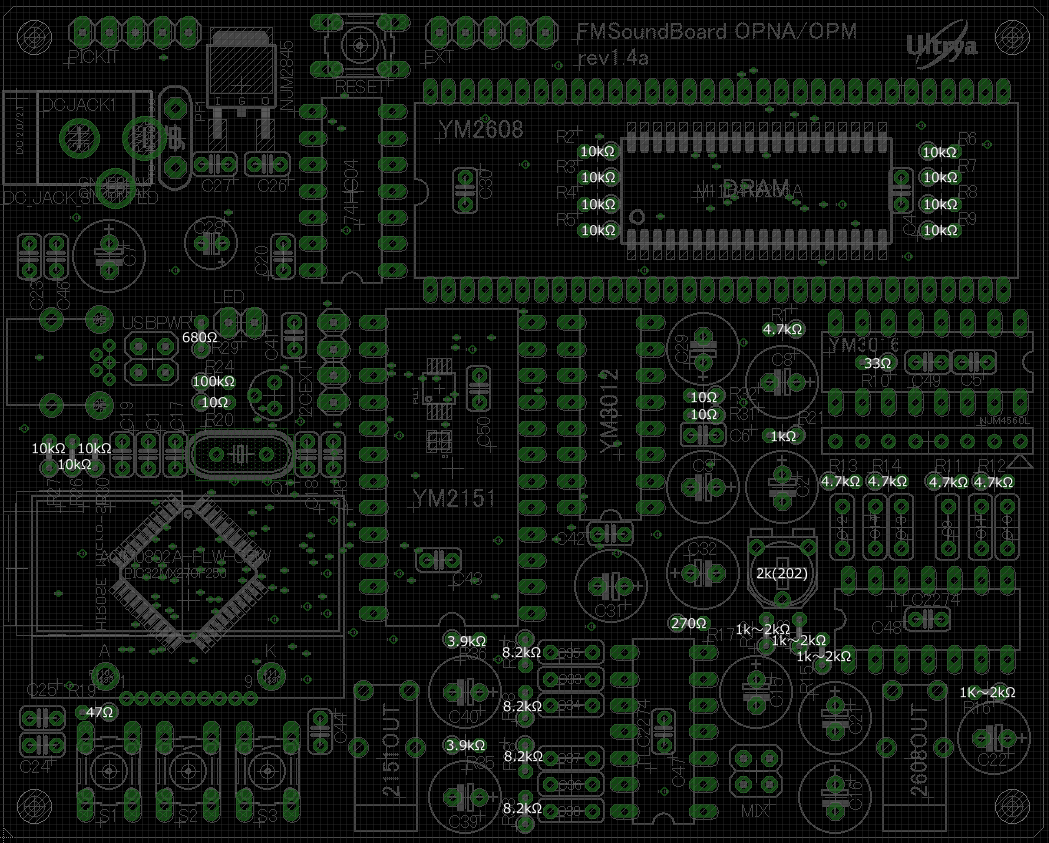

名称	炭素皮膜抵抗
抵抗値	4.7KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16472/
使用箇所	R1,R11,R12,R13,R14
解説	R1は、DACに使っています。ビット列の選択用のピンです。 10kΩでも問題ないと思いますが、参考にした回路が4.7kΩだったので伝統的にそのまま利用しています。 古いチップなのである程度電流が流れた方がなんだか安心できます。 R11,R12,R13,R14はYM3016のアナログ回路部分に使っています。

名称	炭素皮膜抵抗
抵抗値	10KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16103/
使用箇所	R2,R3,R4,R5,R6,R7,R8,R9,R26,R27,R30
解説	マイコン用MCLR用抵抗、I2Cバス用抵抗x2です。 使用している液晶は低消費電力設計なので引き込み可能な電流が極めて小さく、I2Cバスのプルアップ抵抗には10Kが最低でも必要になります。 また、ADPCM用メモリチップのプルダウン用抵抗にも使っています。なくても動く気がしますが、未接続は誤動作の元なので処理しています。

名称	金属皮膜抵抗
抵抗値	10Ω
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-08515/
使用箇所	R20,R31,R32
解説	10Ωですが、金属皮膜の大電流用です。 こちらは5VのUSB電源からDACのアナログ系に流れるところでノイズ低減の為に入れています。 10Ωx1だとなんか電流が不足していた感じだったので、2つにしました。ノイズ低減用なので、気にしなければ別にジャンパでもいいとは思います。 液晶のバックライト制御用FETのゲートへの突入電流制限用にも使っています。マイコン保護用に入れてます。 ここには炭素皮膜品で十分ですが、DACに使っている金属皮膜抵抗の10Ωが流用できますので、すでに持っている場合を除き炭素皮膜を新たに購入する必要はありません。 金属皮膜品　>　炭素皮膜品なので、値段が2倍しますが、金属皮膜を使ってください。

名称	金属皮膜抵抗
抵抗値	33Ω
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-08517/
使用箇所	R10
解説	YM3016D用です。炭素皮膜でいいんですが、1/6Wサイズの大きさで33オームがこれしかなかったので…

名称	金属皮膜抵抗
抵抗値	47Ω
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-08518/
使用箇所	R19
解説	液晶のバックライトLED用の電流制限抵抗です。 1/6Wサイズですが、許容電流が1/4Wな金属皮膜抵抗を利用しています。

名称	炭素皮膜抵抗
抵抗値	100KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16104/
使用箇所	R24
解説	液晶のバックライト制御用FETのゲート放電用です。

名称	炭素皮膜抵抗
抵抗値	1KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16102/
使用箇所	R21
解説	SSG音源はある程度電流を流さないと出力が出てきません。 電流を流すための抵抗です。

名称	炭素皮膜抵抗
抵抗値	680Ω
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16681/
使用箇所	R29
解説	LED用の電流制限抵抗です。 まぶしくない明るさにしていますが、明るくしたいならもうちょっと低い抵抗を利用してください。

名称	炭素皮膜抵抗
抵抗値	8.2KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16822/
使用箇所	R18,R25,R28,R33
解説	OPAMP周りの抵抗群です。LPF等を構成しています。

名称	炭素皮膜抵抗
抵抗値	3.9KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16392/
使用箇所	R35,R36
解説	YM2151側音源の出力抵抗です。1K〜3.9Kの幅で抵抗値を小さくすることで電流を多くとれます。 3.9Kだとイヤホンによっては音が小さいと感じるかもしれません。ライン出力用がメインです。 音量が小さいと思った場合は、1K程度まで落としたほうがよいでしょう。 USB電源で駆動する場合、3.9kΩから抵抗を小さくするとUSB電源からのノイズに弱くなるようです。

名称	炭素皮膜抵抗
抵抗値	1K〜2KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16392/
使用箇所	R15,R16,R22,R23
解説	YM2608側音源の出力抵抗です。 YM2151側と比べて音量が小さい為、YM2151側が3.9KΩならば、1K〜2K等で抵抗値を小さくした方がよいです。

名称	炭素皮膜抵抗
抵抗値	270Ω
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gR-16271/
使用箇所	R17
解説	OPAMP周りの抵抗です。

名称	半固定抵抗
抵抗値	2KΩ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-06061/
使用箇所	VR5
解説	SSGのミキシングボリュームに使っています。 これもオリジナル部品を作っていたメーカーがディスコンになったので、セカンドソースメーカーに切り替わっています。 電子ボリュームチップ(2500円)は高いのです。 ちなみに英語名はポテンショメータです。微妙に覚えてない名称で困ります。 旧基板では10kΩ(103)を使っていました。10kΩだと結局ボリュームの小さいほうのみで調整していたので、抵抗値を下げました。

名称	タクトスイッチ
入手場所	秋月電子 http://akizukidenshi.com/catalog/g/gP-03648/
使用箇所	RESET,S1,S2,S3
解説	1つ10円(100個詰め合わせだと7円)のタクトスイッチ。 結構耐久性に欠ける気がしてならないのですが、そこまで押さなければたぶん大丈夫。 リセットスイッチは省略してもかまいません。

名称	細ピンヘッダ
入手場所	秋月電子 https://akizukidenshi.com/catalog/g/gC-06631/
使用箇所	expantion基板のみ YM3016及びTLC2274直上のピン
解説	丸ピンソケットICに差すための細ピンヘッダです。 4759拡張基板のみで使います。
