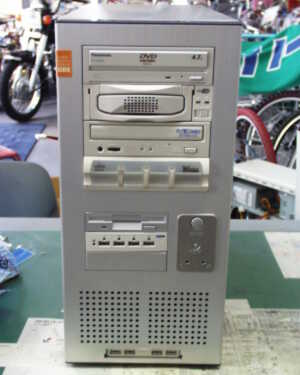

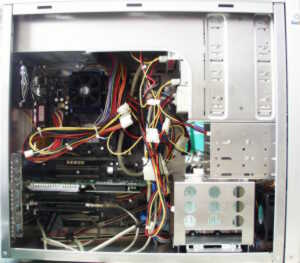

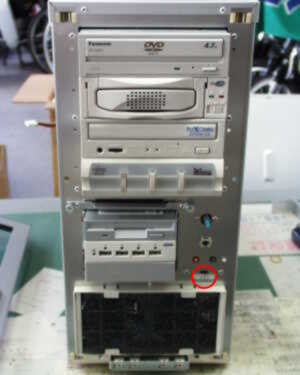

自作〜その３ 取りあえずケースに収めてみました。 配線でゴチャゴチャしているようですが、バックプレートが移動できるので作業性は良かったですね。 ケーブルには”向き”があるので、必ず確認して接続すること。間違ってもエラー表示が出るし、壊れることは無いと思いますが、初心の頃は何かと不安があるので、慎重に。 接続が終わり、ＯＳのインストール、ドライバの更新などを行って無事稼働したら配線を綺麗にまとめると良いでしょう。 最近のＣＰＵは高クロック＝高発熱、ビデオカードも同様に発熱が凄いので、ケーブルもフラットケーブルではなくスリムケーブルで風の通りを良くしたいですね。 こちらはＨＤＤ取付ベイ、単体で取り外すことが出来ます。 ５台のＨＤＤを固定できて、ケース前面から２個の吸気ファンから来る風がＨＤＤを効率よく冷却してくれるでしょう。 材質はもちろんアルミ製です。 ※さすがにＨＤＤ５台は多すぎるし、ドライブ間の隙間が少なく、折角のＨＤＤファンの効果も薄れるので、両端のＨＤＤ取り付けを除き、ＨＤＤ取り付け穴を別に空けて４台にしました。 Ｗｉｎｕｘ２０００で切り替えるＨＤＤを接続しています。 左端のＨＤＤがメインで使うWindows２０００用で４０ＧＢ、２−３台目のＨＤＤはＰＣＩバスに挿したＵｌｔｒａＡＴＡ１３３から繋いだ、動画保存用のＨＤＤで、それぞれ８０ＧＢ、合計１６０ＧＢです。 さらに、ＵＳＢ接続で２．５インチＨＤＤ４０ＧＢも取り付けるので、総合計２４０ＧＢ！！　これだけあれば十分でしょう。 ドライブ類も取り付けました、上から順に �@　ＤＶＤ−ＲＡＭ／ＣＤ−Ｒ／ＲＷ　パナソニック製 常にＲＡＭメディアを入れた状態で使っています。そのＲＡＭにはデータを保存。 �A　ＨＤＤモバイルケース　 ”ＶｉＰｏｗＥＲ”という得体の知れないメーカー製ですが、アルミケースで本体１９８０円、交換ケース１４８０円と言う格安。給排気ファン付きです。 下のＷｉｎｕｘ２０００と組み合わせると凄いＰＣが出来上がる・・・。 �B　ＤＶＤ／ＣＤ−Ｒ／ＲＷ　ＰＬＥＸＴＯＲ ＤＶＤビデオ視聴時に、ＤＶＤドライブからいちいちメディアを取り出すのは面倒なのでＤＶＤ再生が出来るタイプに交換しました。 これで、ＤＶＤビデオを再生しながらデータ保存が必要な仕事も同時に出来るので助かります。 我が家ではＰＣがＤＶＤプレーヤーであり、ＨＤＤ／ＲＡＭレコーダーであるのです。 モバイルケースを間に入れているのは、ドライブのトレーを出すと、”閉じるボタン”を押しにくくなるためです。 �CＷｉｎｕｘ２０００　ｆｕｊｉｔｓｕ製？名前だけか 電源ＯＦＦ時に三つあるＨＤＤ切換ボタンを押してＯＳを切り替えることが出来ます。そのうち一つはモバイルケースに繋いでいるので切り替えできるＯＳは無限に近い？　今回の秘密兵器だ！ �D　ＦＤＤ　２モード　シルバーベゼル ケースに合わせて購入したのでかれこれ２年前の購入 �E　ＵＳＢハブ 規格は１．１。ここにはタブレット、ＴＶリモコン、カードリーダー、電卓orポータブルＨＤＤを繋いでいるので、速度は必要ではない。 ただし、ここへの接続元はＰＣＩバスに挿したアイオーデータのＵＳＢ２．０カード。そこは３つのポートが空いているので、いつも使っているポータブルＨＤＤケースを１．１→２．０に交換したいと思っている。 フロントカバーは手前に引くことでロックが外れて簡単に開けることができます。これも便利なところ。 ２．５インチベイもここから前に引き出すことが出来ます。 その下の黒い部分が８ｃｍファン２個分のフィルターです。お掃除も楽だね。 赤○部分
