《　省エネミニＡＭＰの作成　》

アンプのデザイン（電気回路）

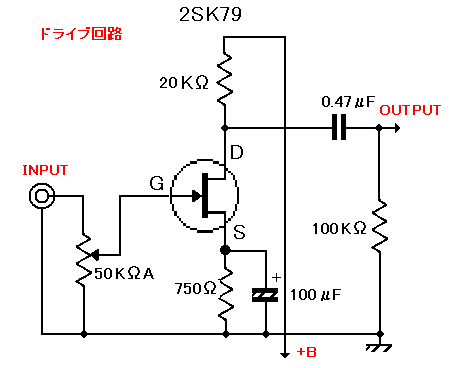

＊＊＊　　２ＳＫ７９ＣＲ結合回路　　＊＊＊ 三極管特性のＶ−ＦＥＴ、２ＳＫ７９をＣＲ結合 （大体２４倍、約２７ｄＢ） で使用してドライブ回路を構成している。 大体実効値で２０Ｖ位の出力で、素直な歪みの特性である。

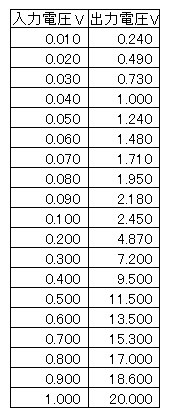

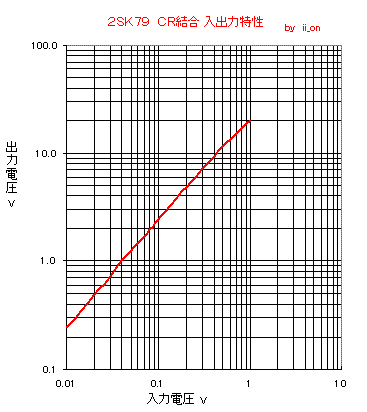

＋Ｂ＝６５Ｖ ＋Ｂ＝６５Ｖでの測定データですが、実機では１１０Ｖぐらいで使用しています。	入出力の生データ

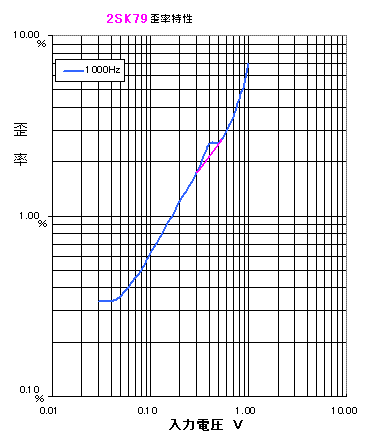

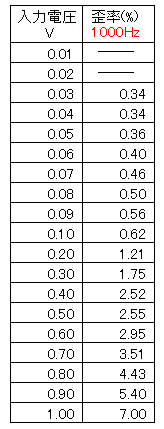

	歪率の生データ	データは出力対歪率ではなく、 入力対歪率 です。 特性曲線で入力電圧が０．４Ｖの時の値がおかしい。 多分ピンクで描いた線が正しいのではと思われる。

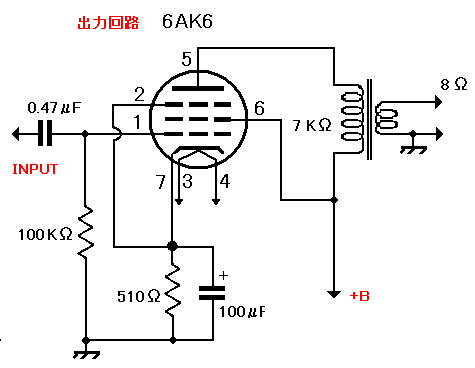

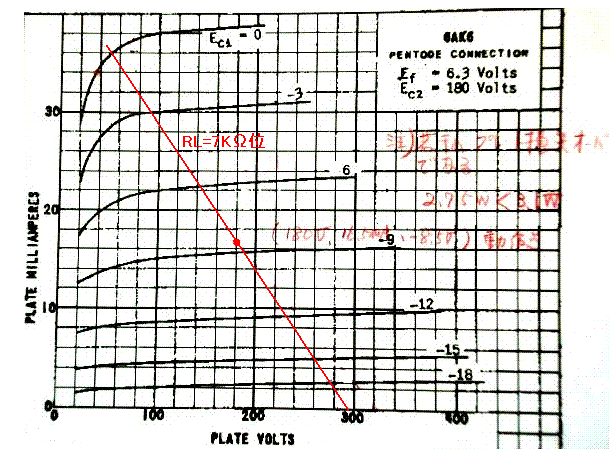

	・本アンプの出力回路です。６ＡＫ６のシングルで規格表ですと負荷は１０ＫΩとのことですが、 有）春日無線変圧器の出力トランス（ＯＵＴ−４１−３５７ オリエントコア）を使用した関係で負荷は７ＫΩとしました。 大雑把ですが、大体７KΩの負荷線です。若干プレート損失を超えているようです。

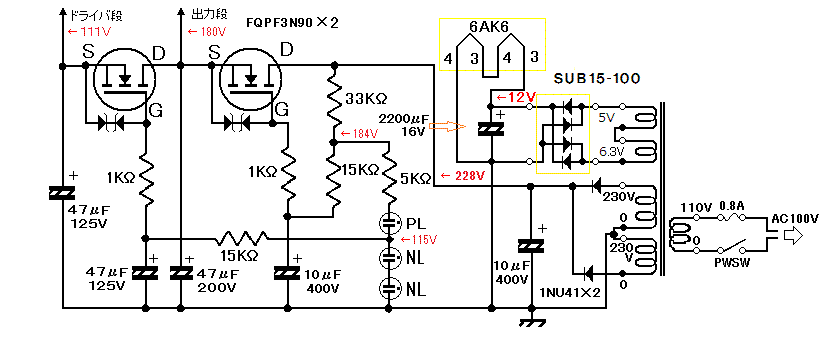

電源トランスの規格 入力電圧 出力電圧（Ｖ） 出力電流（ｍＡ） １１０Ｖ ２３０ ３０×２ ６．３ ４５０ ５ ６００	・電源トランスは台湾製？でジャンクで購入したもので、１１０Ｖ仕様ですので、電圧が１０％程度下がります。 ６ＡＫ６のヒータ電圧が5.7Vとなり出力などが不安定になりましたので、５Vと6.3Vを直列に接続し、ブリッジ 整流をして１２Vの電圧を得てヒータを直列にし点火しています。 ショットキーバリアダイオードを使用すれば１２．５V位になります。 電源トランスは若干の在庫があります。（送料別１０００円で頒布） ・整流用ダイオードはファストリカバリーの１ＮＵ４１×２ですが、普通の１０００Ｖ１ＡでＯＫと思います。 ・電源表示用にネオン管を３本使い、このネオン管の定電圧特性を利用して出力回路に電圧を１８０Ｖ位に、またドライブ回路用にネオン管２本分の定電圧で１１０Vに電圧を安定させ供給をしてています。 電源表示用ネオン管は必ず1番電源に近いネオン管（ＰＬ）とすること。ドライブ回路の基準電源側のネオン管（ＮＬ）は点灯まで遅延します。 この特性を利用すると、直結回路の前段の電圧を遅らすことが出来ます。 制御用のトランジスタはＭＯＳーＦＥＴを使いました。

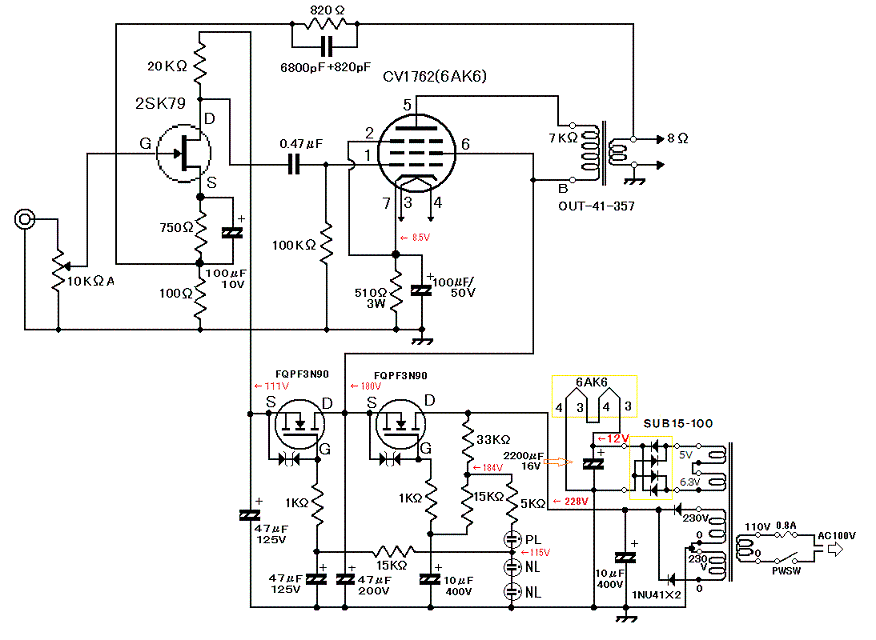

アンプの全回路	アンプの回路構成ですが、ＮＦＢ＝６ｄＢほどかけて高域の補正を行ないました。 また音作りも重要ですので少しずつ部品などの換装を行い音作りをして行こうと思います。 機会があったら発表したいと思います。
