BAIOSの設定

注：以下の説明は、全て今回組み立てた構成・設定でのものです。
　他の構成・設定では異なる場合があります。

BIOSの設定

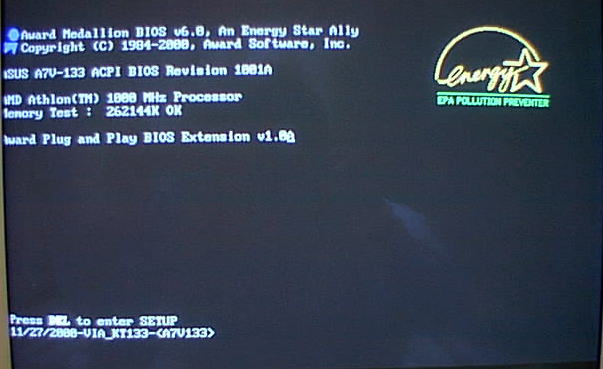

組み上げたパソコンの電源を入れると、この画面のようにエラーが出た状態で一旦ブートシーケンスが停止します。
　ここで、[DEL]キーを押してBIOSの設定画面に入ります。

		2MD Award BIOS設定のメインメニューの画面です。まず最初に日にちと時間の設定をします。　　あとはほとんど AUTO を選択して、リターンキーを押します。マニュアルに従ってください。

		PCIスロット等の設定をします。マニュアルに従ってください。

		CPU等の情報等の設定です。マニュアルに従ってください。

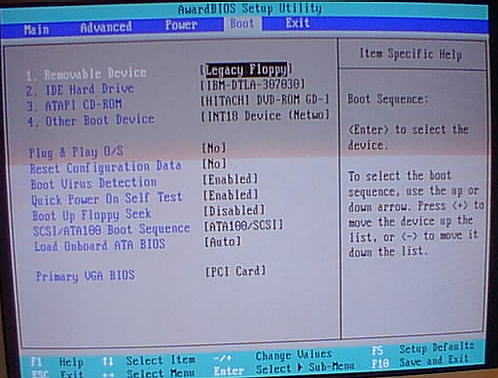

		起動時のFDDの読み込み等の設定をします。マニュアルに従ってください。

		これで、BIOSの設定は終了です。設定を保存して再起動するためにメインメニューで「SAVE & EXIT SETUP」を選択します。　「SAVE to CMOS and EXIT ?」と聞いてきますので、[Y]キーの後にリターンキーを押して終了します。

自動的に再起動するとこの画面になり、DISK BOOTができないというエラーが出て止まりますが正常な状態です。　ここで、CPU、CPUのクロック周波数、メモリ、FDD、HDD、CD-ROMドライブ、ビデオカードが正しく認識されていることが確認できます。
　これでBIOSの設定は完了です。OSのインストールに進みます。

もし動かないときは下記をチェック

症状	考えられる原因
電源が入らない	本体の電源をコンセントに挿してあるか？
電源が入らない	本体の電源電圧は１１５Ｖになっているか？
電源が入らない	マザーボード用電源ケーブルはしっかり挿してあるか？
電源が入らない	ＡＴＸマザーの場合は、ケース前面から出ているＲＥＭＯＴＥ　ＳＷ（ＳＴＡＮＤ　ＢＹなどと書いてある場合もある）を、マザーに挿してあるか？
画面に何も表示されない	ディスプレイの電源をコンセントに挿してあるか？
画面に何も表示されない	ディスプレイケーブルはビデオカードにちゃんと接続してあるか？
画面に何も表示されない（スピーカーからピーピー音がする）	ビデオカードはＰＣＩスロットにしっかり挿し込んであるか？
画面に何も表示されない	ＣＰＵはマザーボードにしっかり挿してあるか？
画面に何も表示されない	ＣＰＵのピンが折れたり、曲がったりしていないか？
画面に何も表示されない	ＣＰＵの供給電圧、外部クロック（バスクロック）、外部クロックと内部クロックの比などの設定は間違っていないか？
メモリカウントにいかない	メモリはきちんと挿してあるか？
メモリカウントにいかない	メモリの挿す場所や、容量に問題はないか？
メモリカウントにいかない	メモリは、そのマザーボードで使える種類のものか？
メモリカウントにいかない	ＢＩＯＳセットアップで、メモリの設定は正しいか？
メモリカウントにいかない	ＢＩＯＳセットアップで、メモリのアクセスタイミングは早すぎないか？
電源を入れるとＦＤＤのアクセスランプがつきっぱなしになる	ＦＤＤインターフェースケーブルの向きを間違えていないか？
ＦＤＤが動かない	ＦＤＤ用の電源ケーブルはしっかり挿し込んであるか？
ＦＤＤが動かない	ＦＤＤ用のインターフェースケーブルはしっかり挿し込んであるか？１列ずれていないか？
ＦＤＤが動かない	ＢＩＯＳセットアップで「１．４４ＭＢ、３．５ｉｎ．」になっているか？
ＨＤＤが動かない（認識しない）	ＨＤＤ用の電源ケーブルはしっかり挿し込んであるか？
ＨＤＤが動かない（認識しない）	ＨＤＤ用のインターフェースケーブルはしっかり挿し込んであるか？１列ずれていないか？向きは正しいか？
ＨＤＤが動かない（認識しない）	ＨＤＤ用のインターフェースケーブルは、マザーボード上のＰｒｉｍａｒｙ（ＩＤＥ　１）に挿してあるか？
ＨＤＤが動かない（認識しない）	ＨＤＤのジャンパはマスター（あるいはシングル）になっているか？
ＨＤＤが動かない（認識しない）	ＢＩＯＳセットアップで、Ｐｒｉｍａｒｙ　ＭａｓｔｅｒのＴＹＰＥを「ＡＵＴＯ」に、それ以外を「Ｎｏｎｅ」にしてあるか？
ＯＳインストール時、ＦＤＤを読みにいかない	ＢＩＯＳセットアップで、Removable　Deviceを「Legacv Ｆloppy」にしてあるか？

すべてチェックして異常がないのにうまくいかなかったら、
ご愁傷様ですが何か亡くなられた可能性もあります。
ショップで確認してもらいましょう。
通常動作不良の交換は１週間以内です。
組み立てはお早めに！

　　　　　　　　　　　　
