７．ファミリーコンピュータ前期型への取付方法（タイプ２）

■はんだごて・直径0.8mm以下のはんだ・ニッパー・ペンチ・配線材等は事前に準備してください。

タイプ２実装 ＰＰＵ基板とオーディオバッファの取付

手順Ａ

事前に組み立てたＰＰＵ基板にＰＰＵを実装します。ＰＰＵのはんだ付けが終わった後に
ＰＰＵ基板から出ているＰＰＵのリードをニッパーで切断し、ＰＰＵ基板の裏側がフラットに
なるように加工を行います。その後に、付属のヘッダピンのはんだ付けをおこないます。
アルミ製のヒートスプレッダがＰＰＵ上に取り付けられている場合は
タイプ１実装以外は行わないようにしてください。

手順Ｂ

ＰＰＵ基板のＰＰＵとファミリーコンピュータ基板との間隔を確保するために、
ＳＲＡＭ・７４ＨＣ１３９（または７４ＬＳ１３９）のリードをニッパーで切断します。

手順Ｃ

ＰＰＵ基板をファミリーコンピュータ基板に差し込みます。必ずファミリーコンピュータ本体ケースに仮組立を行い
裏蓋をねじ止めしてから、ＰＰＵ基板上のＰＰＵがファミリーコンピュータ基板と直接接触しない間隔１mm〜２mmを
保っているのを確認してからはんだ付けを行います。ＰＰＵをファミリーコンピュータ基板と接触させた状態で
はんだ付けを行ってしまうと長時間・高温下のゲームでファミリーコンピュータが動作しなくなる可能性があります。

手順Ｄ

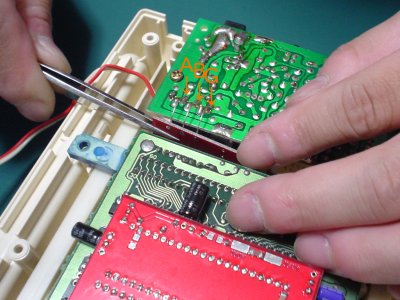

事前に組み立てたオーディオバッファ基板をファミリーコンピュータ基板とＲＦモジュレータ基板を
接合しているケーブルの裏側に取り付けます。オーディオバッファ基板を取り付ける場合には、
一度、ファミリーコンピュータ本体ケースにファミリーコンピュータ基板を仮止めしてから
オーディオバッファ基板の取り付けを行うと手間をかけずに位置決めができます。
オーディオバッファ基板を取り付ける場合には、ＲＦモジュレータ基板上のシルク印刷（Ａ・+Ｂ・Ｇ）と
オーディオバッファ基板のシルク印刷（Ａ・Ｂ・Ｇ）が合っているかを確認してから取り付けてください。
配線を間違うとファミリーコンピュータ本体に恒久的な破壊または火災をもたらします。
部品の向きは必ず確認してから取り付けてください。

手順Ｅ

オーディオバッファ基板に付属のオーディオケーブルを接続します。
ケーブルのシールドはＳＧＮＤ、ケーブルの芯線はＳＯＵＴに取り付けてください。
ファミリーコンピュータは、音声出力がモノラル仕様の為、オーディオケーブルも
左右チャンネルをまとめて配線してまださい。
このオーディオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を
行わない場合の１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。

手順Ｆ

ビデオ出力ケーブルは、ＲＣＡピンジャックをはんだ付けを行った後に、シールド側をＶＧＮＤ、
ケーブルの芯線をＶＯＵＴに取り付けてください。
後は、出力ケーブルをコントローラーケーブルの隙間から取り出してください。
このビデオ信号の取り出し方法は、ファミリーコンピュータ本体ケースに穴あけ加工を行わない場合の
１例です。必ずしもこの方法をとらず、ケースに穴をあけて取り出す方法もあります。
