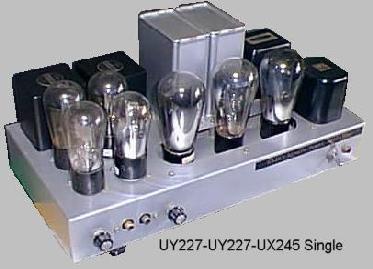

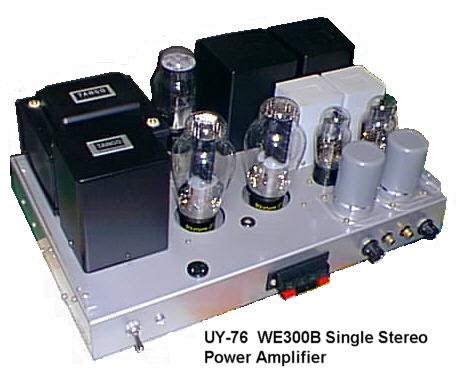

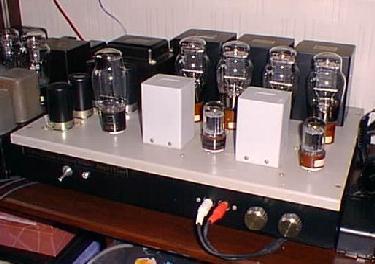

写真をクリックすると詳細ページにジャンプします真空管アンプのコーナー

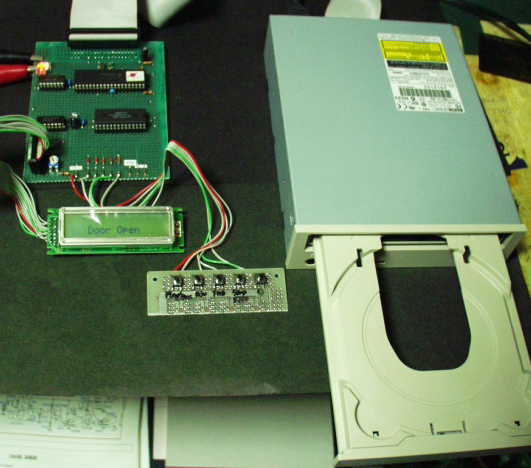

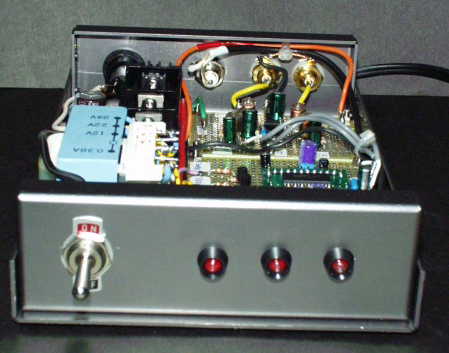

古いATAPIのCD-ROMドライブを利用したCDトランスポートとDACを制作しましたので紹介します。
写真をクリックすると詳細ページにジャンプします
製作の記事ではありませんが，最近、以前からほしかったマッキントッシュの真空管式ＦＭチューナを入手しましたので、その使用した感想などをリポートしました。
写真をクリックすると詳細ページにジャンプします
このアンプは、前述の６ＣＡ７シングルアンプと一緒に使うプリアンプとして製作しました。このアンプも子供たちがお世話になっています美術教室の先生とそのご主人からの依頼で、「先日のパワーアンプで、ＬＰレコードを聞きたい」という要望にお応えするために製作したプリアンプ（イコライザー部のみ）です。
写真をクリックすると詳細ページにジャンプします
このアンプは、久しぶりに人から依頼されて製作しました。子供たちがお世話になっています美術教室の先生とそのご主人からの依頼です。拙作のホームページをご覧になり、真空管アンプに興味をもたれました。
予算￥５万で製作したアンプです。ここでは、このアンプの製作始終を紹介したいと思います
写真をクリックすると詳細ページにジャンプします。
手持ちの真空管を簡単に差し替えて楽しめるアンプとして製作しました。３極管はそのままで、４、５極管は３極管接続としてシングル動作のパワーアンプです。プレート電圧、コントールグリッド電圧、ヒータ（フィラメント)電圧は、任意に設定できるようになっています。カソード抵抗も１００オーム、５００オーム、１５００オームの３選択が可能になっています。初段は６SN７のＳＲＰＰ、インターステージがＭＬ−６のトランス結合で、終段につながります。
なんといってもこのアンプのユニークなところは、終段管のソケットが、簡単取り替えられるようになっていることです。手持ちの真空管のほとんどが使えるように７ピンＭＴからコンパクトロンまでソケットパネルを準備しました。

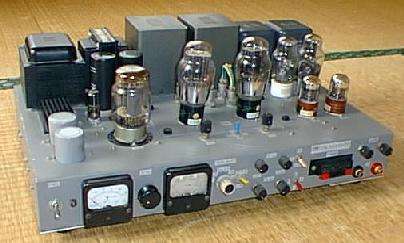

ユニバーサルアンプの外観
ソケットパネルをはずしたところ

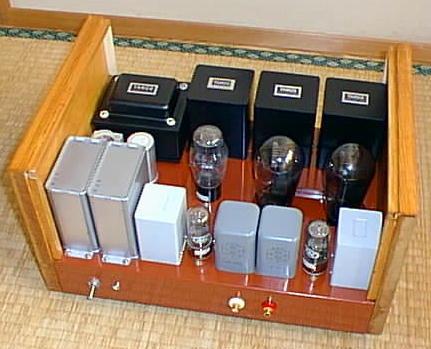

ＰＸ２５Ａを取り付けた
ソケットパネル群

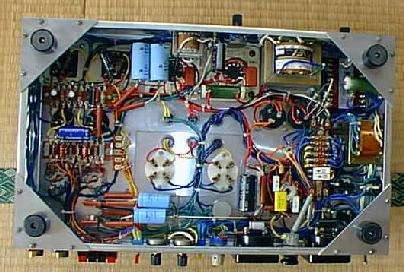

シャーシ裏
ＷＥ２０５Ｄシングルステレオアンプです。 左の写真は、テニスボール球を搭載しています。前段はＷＥ１０２Ｄでドライブしたシンプルな構成です。
ＷＥ１０２Ｄ，ＷＥ２０５Ｄ共、真空管の原理どおりの平行平板のプレート構造の球です。一度こういうシンプル構造の球でかつシンプルな回路構成で鳴らしてみたいと思い製作しました。整流管にも古典管でそろえるべく８０のナス管をさしています。
右側の写真は、ＳＴ管構成での場合です（ＷＥ１０２Ｆ−ＷＥ２０５Ｆ）。整流管は、ＳＴ管の８０をさしています。
出力は、片チャネル２Ｗです。このアンプでＡＬＴＥＣ ４０９−８Ｄを鳴らしていますが、小ワットでも申し分ない音量でなってくれます。
シャックのサブシステムとしてほとんど毎日働いています。

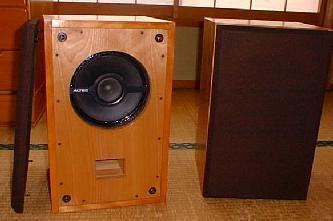

ＡＬＴＥＣ
４０９−８ＤをＦｏｓｔｅｘ ＢＫ−２５Ａ（エンクロージャキット ２５リットル）
おもに女性ＪＡＺＺボーカル（Ｊｅａｎｉｅ ＢｒｙｓｏｎやDiana Krall)を聞いていますが、いつまで聞いていても飽きの来ないアンプに仕上がりました。回路図ならびに特性図を添付しておきます。
回路図 特性図（工事中）
このアンプはひょんなきっかけで製作しました。上の娘が、「友達がミニコンポを買ってもらったので自分もほしい。」と言い出しました。「じゃ一度電気店に見に行こう。」ということで出かけたのですが、ちょっといいものは、８万円位はしておりました。２万円程度で安いのもあったのですが、娘は耳が肥えている（私が使っているシステムの音を、彼女もいつも耳にしている？）せいか、安物には納得してくれませんでした。
そこで、「では、お父さんが、いい音がするコンポをひとつ作ってやろう。」ということで、結局、高級ミニコンポは買わずに帰ってきました。
ここに、紹介するのがそんなきっかけで製作したアンプです。（実は安く済ませただけかも知れません！？）。
アンプは、手持ちの部品を集めて製作しました。ただ真空管アンプなので、やけどをしないようにボンネット付きのケースだけは買ってきました。ＣＤプレーヤとスピーカは、近所の「Ｈ＊ＲＤ ＯＦＦ」というジャンク店で、程度のよさそうなものを２千円で買ってきました。早速動作試験をして、スピーカはＯＫ。ＣＤプレーヤは、音が出るのですが、ハムがひどく出ていました。電源系かなとあたりをつけて、早速オシロで信号をあたると、＋１２Ｖラインにかなりのリップルが乗っていました。
電解コンデンサの容量抜けか、整流回路の不良か、ということで順番に部品をチェックしていき、単にコンデンサの容量抜けが原因と判明。きちんと部品を交換して、ハムは消え去りました。埃を取って、接点部をクリーニングして新品同様に戻りました。
この有り合わせのミニコンポですが、娘も音に満足しているようで、ブラビ（ブラック・ビスケッツ）やＳＭＡＰのＣＤを聞いております。
結局、数万円の出費が、５千円強の出費で済みました。
肝心のアンプの説明ですが、ジャンク点で買ってきたスピーカの能率が８８ｄＢ／Ｗとかなり低いので、最初からシングルアンプはあきらめました。オーソドックスなところで６ＢＱ５ｐｐにしようかとも考えましたが、手持ちに６ＢＸ７があったのと、双３極管なのでプッシュプルがコンパクトに組める点から採用しました。前段は、６ＤＪ８による、１段＋ＰＫ分割としました。多少ゲイン不足が懸念されましたが、ＣＤプレーヤの出力（２Ｖ）でスイングできればＯＫとあまり気にせずに作りました。

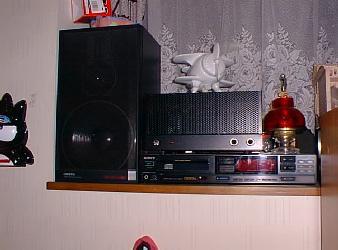

有り合わせのコンポ（スピーカとＣＤプレーヤはジャンク）
回路図 特性(工事中）
売却済み

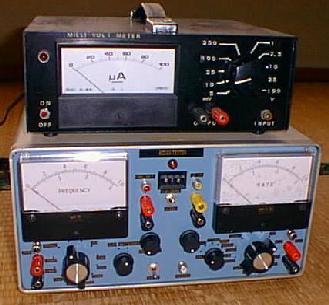

売却済みオーディオ測定には、絶対必要なミリバルです。随分昔に作った作った物ですが今でも現役で働いています。
オールトランジスタ式です。
これもオーディオ測定にはなくてはならないものです。発信器は、ＮＦ回路ブロック製の低歪率発振モジュールを用いています。歪率測定部は、１００Ｈｚ、１ＫＨｚ、１０ＫＨｚの３周波数での、ＴＨＤ（全高調波歪み）が測定できます。基本周波数を除去するノッチ式ですのでやむを得ないところです。第２高調波歪、第３高調波歪が測定できると良いのですが。最近はパソコンでＦＦＴが簡単に実現できるのでそちらに任せた方が良いと感じています。

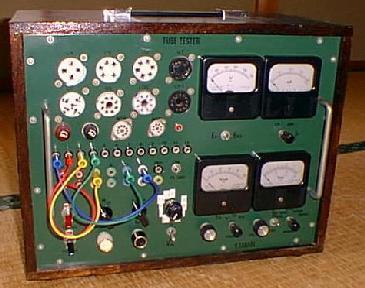

プレート電圧、スクリーングリッド電圧、コントロールグリッド電圧、ヒータ（フィラメント）電圧が任意に設定でき、任意の動作点でのＧｍが直読できます。もちろん各電極の電圧、電流もメータで読めるようになっています。これらの信号は、外部のＡＤコンバータに接続できるようになっておりパソコンでＡＤ変換ボードでデジタル化して読み込めるようにしています。従って各電極の電圧、電流の微少変化から、真空管の３定数（μ、ｒｐ、Ｇｍ）を演算で求められるようになっています（ソフトは簡単なＢＡＳＩＣで組んでいます）。手持ちの真空管はこのテスタで全て測定しています。アンプを自作するときには、使いたい球の動作点付近の特性を求めるのに使っています。７ピンＭＴ管、９ピンＭＴ管、ＵＸ、ＵＹ、ＵＺ、ＵＴ、ＵＦ、ＵＳ、１２ピンコンパクトロンに対応しています。各ピンへの信号アサインは、バナナプラグでできます（昔の電話交換機みたいです）。
回路図(工事中）
